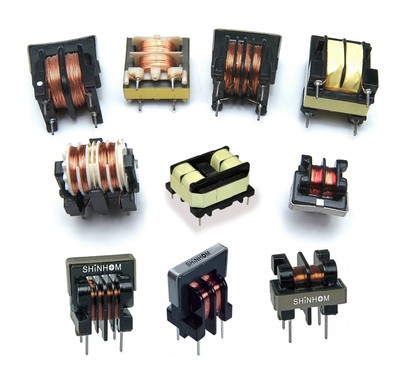

چوک های خط برق CM EMI را با ولتاژ جداسازی بالا برای رعایت استانداردهای FCC ، CISPER و سایر استانداردهای EMI / RFI از بین می برند.
فیلتر خط ترکیبی فیلتر فیلتر حالت مشترک (CM) و نویز حالت دیفرانسیل (DM) در یک مؤلفه واحد.
بالاترین امپدانس حالت مشترک در وسیع ترین محدوده فرکانس.
1250 VRMS ، انزوا یک دقیقه بین سیم پیچ.
· سرکوب تداخل بالا برای حالت مشترک
· تداخل در محدوده فرکانس کم و متوسط
· میدان ولگرد پایین
· با این محصول می توانید حتی در محدوده فرکانس پایین به سرکوب بالایی از تداخلات نامتقارن دست یابید
· فیلتر باند پهن به دلیل تکنیک سیم پیچ خازن کم
· طراحی بسیار جمع و جور
· بالاترین جریان ممکن با اندازه های کوچک
· فشرده سازی تداخل بالا میزان تداخل نامتقارن نیز در محدوده فرکانس پایین
| خانواده های محصول | 1 سانتی متر | 2. | 3. et ✉ | 4. ETV | 5. lfu | 6. sq ✉ |
| 7. sqs ✉ | 8. خیابان ✉ | 9. strf ✉ | 10. TRF | 11. UT ✉ | 12. lft ✉ | |
| 13.aict | 14.lf |
SMD FILTER LINE MODE
حالت مشترک برای فیلتر خط خفه می شود
ویژگی ها:
· ساخت و ساز Bobbin Core Ferrite
· فرکانس بالا و جریان بزرگ
· قدرت مکانیکی عالی
· لحیم کاری عالی
· عملکرد عالی فرکانس
· کمبود و کم هزینه
· رتبه فعلی تا 1.4a
· محدوده القاء: 120 تا 5000uh
دامنه فرکانس تا 200 مگاهرتز
· سازگار با ROHS
برنامه ها:
· دوربین های فیلمبرداری
· سیستم ارتباطی
· سیستم های خودرو
تلویزیون های کریستالی مایع
درایوهای دیسک سخت
· سیستم های شبکه
· تجهیزات محیطی رایانه
سرکوب EMI
· مبدل DC-DC
· خط ورودی/خروجی خط
سرکوب سر و صدای RFI
سریال در این خانواده
| مجموعه محصولات | L(µH) | IDC (الف) | DCR Max (MΩ) | |

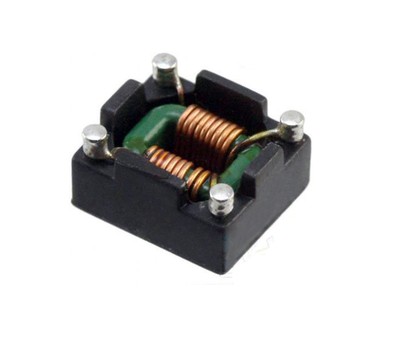

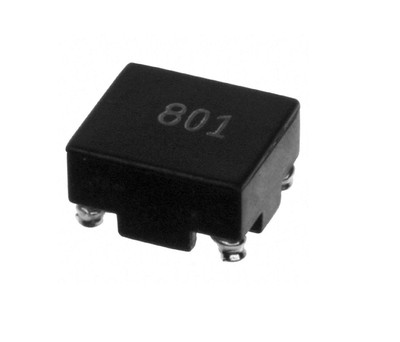

| cm02 | 5-11 | 2.5-5.0 | 5.5-30 | ✉ |
| CM4001 | 120-5000 | 0.25-1.4 | 0.025-0.62 | ✉ |
خفه کننده خط حالت مشترک
· از چوک های حالت مشترک برای کاهش تداخل انجام شده در خط AC استفاده می شود
تولید شده توسط سوئیچینگ منبع تغذیه.
· این پیکربندی شار مغناطیسی مخالف را در هسته ایجاد می کند
برای لغو سیگنال های نویز در فاز که در سراسر خط AC ظاهر می شوند.
· این حالت امکان فیلتر بسیار بیشتری را در اندازه هسته معین از آن فراهم می کند
با استفاده از فیلتر دیفرانسیل به تنهایی امکان پذیر است.
استفاده از چوک های حالت مشترک بنابراین تعداد مؤلفه ها و همچنین اندازه سلف را کاهش می دهد.
· ترکیب هر دو خفگی حالت مشترک و دیفرانسیل به منبع تغذیه می دهد
طراح انعطاف پذیری اضافه شده برای تنظیم فیلتر برای دیدار با FCC ، VDE ،
و سایر الزامات و همچنین بهینه سازی مدار برای سطح خاص سر و صدا
و فرکانس های تولید شده توسط هر طرح منبع تغذیه.
· 3 میلی متر خزنده و ترخیص کالا از گمرک از تمام خاتمه به هسته
· 3750 VRMS ، جداسازی یک دقیقه بین سیم پیچ
· UL1446 کلاس B (130 درجه) سیستم عایق (UL File E83628)
دامنه دمای محیط: -40 درجه تا درجه {1}} درجه
سریال در این خانواده
| مجموعه محصولات | L(µH) | IDC (الف) | DCR Max (ω) | |

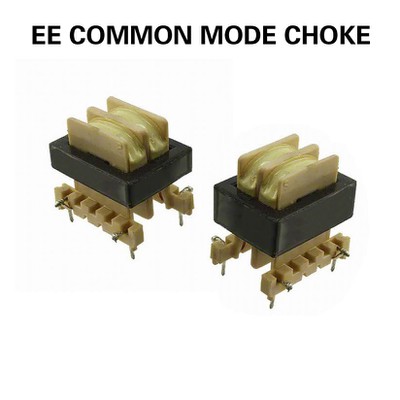

| EE25 | 168-9900 | 0.5-4.0 | 0.016-0.98 | ✉ |
| ee25h | 286-16800 | 0.5-4.0 | 0.022-1.26 | ✉ |

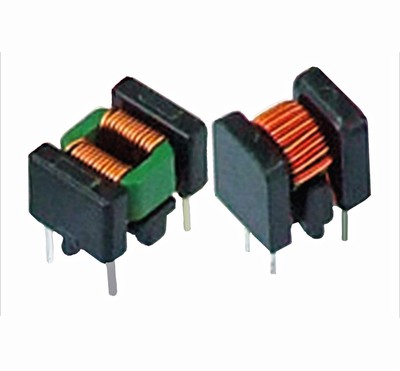

خفه کردن خط برق حالت مشترک
ویژگی ها:
· هسته فریت مستطیل بسته
· سیم پیچ 2 بخش برای عملکرد عالی فرکانس بالا
· 1 ٪ القاء ولگرد برای سرکوب تداخل متقارن
ولتاژ دارای امتیاز .... 250Vac
فرکانس ....... 50/60 هرتز
ولتاژ تست عایق ....... 2000V
دمای عملیاتی ..................... -25 درجه تا درجه {1}}
برنامه ها:
منبع تغذیه حالت سوئیچ
سرکوب سر و صدای حالت مشترک
· منبع تغذیه حالت سوئیچ جمع و جور
· برنامه های الکترونیکی بالاست (لامپ LED)
· روشنایی
سریال در این خانواده
| مجموعه محصولات | L (MH) | IDC (الف) | DCR (ω) | |
| ET2018H | 0.82-33 | 0.3-2.0 | 0.065-2.0 | ✉ |
| ET2422H | 2.4-68 | 0.4-2.5 | 0.09-2.3 | ✉ |

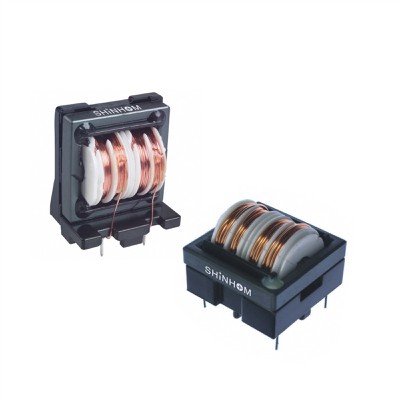

| ET2430V | 2.4-68 | 0.4-2.5 | 0.09-2.3 | ✉ |
| ET2836H | 1.8-35 | 1.0-4.0 | 0.05-0.78 | ✉ |
| ET2836V | 1.8-35 | 1.0-4.0 | 0.05-0.78 | ✉ |
| ET3435V | 3.9-100 | 1.25-6.0 | 50-900 | ✉ |

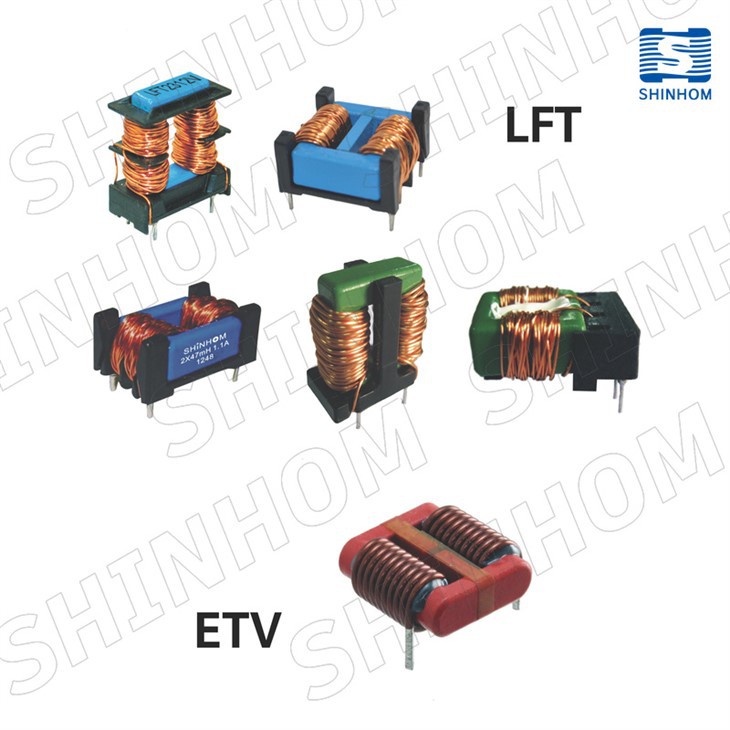

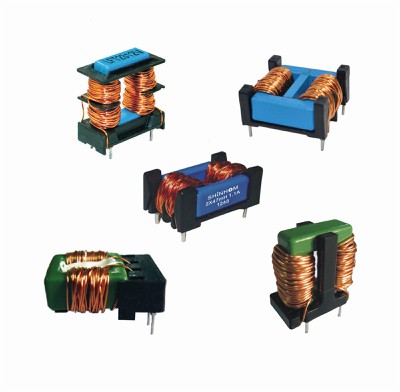

سلف حالت مشترک
ویژگی:
ولتاژ دارای امتیاز: حداکثر 250 ولت
سلام گلدان: 1500VAC ، 3MA ، 3S سیم پیچ به سیم پیچ
دمای عملیاتی: -25 درجه تا درجه {1}} درجه
دمای ذخیره سازی: -25 درجه تا درجه {1}} درجه
سریال در این خانواده
| مجموعه محصولات | L(µH) | IDC (الف) | |

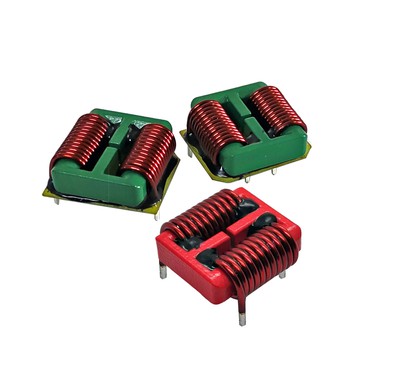

| ETV2320H -151 y -20 a | 150 | 20 | ✉ |
| ETV2320H -451 y -10 a | 450 | 10 | ✉ |
سلف حالت مشترک
ویژگی ها:
· القاء زیاد با مقاومت کم
· قابلیت دست زدن به نبض بالا
· صنعت بهترین القاء/نسبت فعلی رتبه بندی شده
· مناسب برای لحیم کاری موج
برنامه ها:
· منبع تغذیه حالت سوئیچ بالا برای الکترونیک مصرفی
سرکوبگرهای EMC/EMI
· مناسب برای انواع منبع تغذیه 100 ~ 500W ، بالاست های الکترونیکی ، منبع تغذیه LED
سریال در این خانواده
| مجموعه محصولات | L (MH) | IDC (الف) | DCR (MΩ) | |
| LFU26 | 3.3-30 | 1.0-3.0 | - | ✉ |
| LFU28 | 3.3-30 | 0.3-0.8 | - | ✉ |
| lfur17 | 3..3-100 | 0.45-2.5 | 120-3500 | ✉ |
سیم سیم پیچ متداول سیم خفه کن
سلف سیم صاف جریان بالا ، مشخصات کوچک ، راندمان بالا با اثر پوست فرکانس بالا از سیم مسطح ، چگالی جریان واحد می تواند به 1. برسد. سلف
ویژگی ها:
ولتاژ دارای امتیاز (V): 85 تا 250 ولت AC ، 50/60Hz
نسبت به نوبه خود: n1: n 2=1: 1
مقاومت عایق: 100mΩ دقیقه در 500dc
جایگزینی برای: EE16 ، EE19 ، EE25 ، EF16 ، EF20 ، EF25 ، UU10.5 ، UU16 ، سلف های حالت مشترک Toroidal
خازن interturn از هسته توروئیدی ، استحکام عایق بالا و قابلیت اطمینان بالا کوچکتر است
طراحی هسته مغناطیسی بسته
سیم پیچ تک فاز ، از این طریق ظرفیت ولگرد را به طرز چشمگیری کاهش می دهد
سرکوب EMI عالی است
سیم پیچ کاملاً اتوماتیک ، ترتیب خط شسته و رفته ، بدون همپوشانی ، راندمان تولید بالا ، نیروی کار کم
برنامه:
سوئیچینگ منبع تغذیه ، آداپتور و UPS
محصولات رایانه ای
منبع تغذیه LED
تلویزیون LCD و مانیتور تابلوهای برق را نمایش می دهد
محصولات الکتریکی مصرف کننده و شارژر باتری ، چاپگرها
سریال در این خانواده
| مجموعه محصولات | 1. sq ✉ | 2. SQ2420 | 3.SQ1212✉ |
| 4.SQ1515 ✉ | 5.SQ1919 ✉ | 6.SQ2418✉ | |
| 7.SQ2820 ✉ | 8.SQ3324 ✉ |
SMD High Current Flat Wire Common Mode Choke
ویژگی ها:
· اندازه جمع و جور ، DCR کم ، نشت کم به دلیل هسته مربع.
· ماده نفوذپذیری بالا ، امپدانس بالا در فرکانس پایین.
· میرایی زیاد به سر و صدا ، به دلیل خازن کم ولگرد.
· اشتعال پذیری به UL 94 V -0 آزمایش شده است.
· کم هزینه ، سازگاری زیاد با تولید خودکار.
· ROHS ، رعایت رعایت ، هالوژن رایگان در دسترس است.
· ولتاژ تحمل بالا بین سیم پیچ ها: 2400VAC /60 ثانیه.
· مقاومت عایق بالا 100mΩ دقیقه@ 500VDC بین سیم پیچ.
· دمای عملیاتی: -40 درجه ~ {1}} درجه (از جمله افزایش دمای سیم پیچ).
· دمای ذخیره سازی: - 40 درجه ~ {{1} درجه.
برنامه ها:
راه حل های استفاده در طیف گسترده ای از مدارهای منبع تغذیه.
· دستگاه های منبع تغذیه حالت سوئیچینگ بالا.
· ایده آل برای استفاده در برق مصرفی و صنعتی
برنامه ها: تلویزیون ال سی دی ، شارژرهای باتری ، آداپتور برق ،
لوازم خانگی.
· صرفه جویی در فضا برای خفگی های حالت مشترک موجود.
سریال در این خانواده
| مجموعه محصولات | القاء (MH) | IDC (الف) | DCR (MΩ) | |
| SQS1212 | 0.8-9.5 | 0.6-3.6 | 25-500 | ✉ |
| SQS1212HP | 1.8-22 | 0.6-3.6 | 25-500 | ✉ |
| SQS1515a | 2.0-20 | 1.5-5.0 | 60-250 | ✉ |
| SQS1515b | 2.0-20 | 1.5-5.0 | 60-250 | ✉ |
| SQS1918 | 6.0-22 | 1.5-3.0 | 100-159 | ✉ |
فیلتر خط SMD
ویژگی ها:
· مسکن SMD
· طراحی فرکانس بالا
· قدرت مکانیکی عالی
· لحیم کاری عالی
· قابلیت اطمینان بالا
· کمبود مشخصات
· ساختار زخم سیم خفه کننده حالت مشترک با بهترین
سرکوب EMI امپدانس بالا اما جریان بسیار بالا و جریان بسیار بالا DCR.
برنامه ها:
· VCRS
· دوربین های فیلمبرداری
· سیستم ارتباطی
· سیستم های خودرو
تلویزیون های کریستالی مایع
درایوهای دیسک سخت
سرکوب تداخلات حالت مشترک
بالاست های الکترونیکی جمع و جور در لامپ ها
منبع تغذیه حالت سوئیچ جمع و جور
· سیستم های شبکه
· تجهیزات محیطی رایانه
· اندازه گیری پیشگیرانه در برابر انتشار اشعه نویز حالت مشترک از خط برق یا دیگری.
· بهترین برای مدار جریان بالا مانند ماشین ، شارژ بی سیم و طراحی دستگاه برق.
سریال در این خانواده
| مجموعه محصولات | L(µH) | DCR (MΩ) | IDC (الف) | |
| STR0602 | 10-300 | 25-70 | 1.5-2.5 | ✉ |
| STR0603 | 150-1000 | 150-820 | 0.5-1.0 | ✉ |
| STR0903 | 1100-22000 | 65-1500 | 0.3-2.0 | ✉ |
| STR1206 | 1100-22000 | 65-1500 | 0.3-2.0 | ✉ |
| STR804 | - | 100-130 | 2.3-2.5 | ✉ |
SMT حالت مشترک خفه می شود
ویژگی ها:
· هسته توروئید
· ساخت و ساز SMD
· قدرت مکانیکی عالی
· لحیم کاری عالی
· قابلیت اطمینان بالا
· کمبود مشخصات
· حالت مشترک برای خطوط برق AC خفه می شود
· امپدانس بالا برای به حداقل رساندن نویز حالت مشترک
· عملکرد عالی EMI
· دامنه دمای کار: -40 درجه تا درجه {1}} درجه (از جمله افزایش دمای خود)
· محدوده دمای ذخیره سازی: -40 درجه تا درجه {1}} درجه
برنامه ها:
· مبدل DC/DC ، AC/DC
· فیلتر و سرکوب سر و صدا
· سیستم ارتباطی
· سیستم های خودرو
تلویزیون های کریستالی مایع
· سیستم های شبکه
· تجهیزات محیطی رایانه
سریال در این خانواده

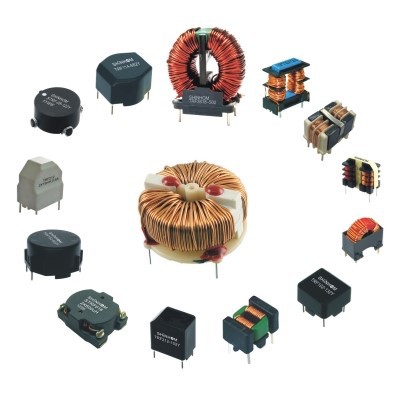

خفه کردن خط برق حالت مشترک
TRF Seires Style Toroid Style Common Mode Chokes برای ارائه
بالاترین امپدانس حالت مشترک در وسیع ترین محدوده فرکانس. اینها
قطعات برای هر برنامه کاربردی که نیاز به تعصب جریان زیاد DC دارد ایده آل است و هستند
مناسب برای استفاده در منبع تغذیه حالت سوئیچ. حالت مشترک خفه می شود
در فیلتر عرضه و هادی های برگشتی با فاز مؤثر هستند
سیگنال های دامنه برابر.
سلف های حالت دیفرانسیل برای فیلتر کردن فاز یا ناهموار در دسترس هستند
سیگنال های دامنه.
سری TRF دارای مقادیر القایی تا 120 MH و رتبه بندی IRMS به اندازه 18 آمپر است.
1.1250 VRMS ، انزوا یک دقیقه بین سیم پیچ ها
2. ردپای استاندارد صنعت.
3.creepage و ترخیص=3 2 میلی متر
4.UL1446 کلاس B (130 درجه) سیستم عایق
(UL File E83628)
سریال در این خانواده
| مجموعه محصولات | L (MH) | IDC (الف) | DCR (MΩ) | |
| TRF1005VT | 0.4-11 | 0.9-4.5 | 22-430 | ✉ |
| TRF101 | 4.7-47 | 0.25-0.90 | 250-2400 | ✉ |
| TRF110 | 1.1-22 | 0.3-2.0 | 65-1500 | ✉ |
| trf112a | 0.7-39 | 0.4-4.0 | 27-1700 | ✉ |
| TRF114a | 1.2-47 | 0.4-3.0 | 40-2000 | ✉ |
| TRF1205VT | 14-100 | 1.5-4 | 15-80 | ✉ |
| TRF1206VT | 1-39 | 0.3-2.0 | 45-3000 | ✉ |
| trf122a | 2.7-27 | 1.0-3.0 | 60-640 | ✉ |
| TRF1407VT-HC | 0.175-0.7 | 5.0-10.0 | 4.0-15.0 | ✉ |
| TRF1407VT-LC | 1.0-20.0 | 0.5-3.0 | 35-540 | ✉ |
| TRF1407VT-NZ | 16-110 | 3.0-10.0 | 2.7-31 | ✉ |
| trf142a | 1.8-27 | 1.2-6.0 | 30-400 | ✉ |
| TRF1608VT | 1-33 | 2.5-15 | 3.3-90 | ✉ |
| trf2008ht | 1.0-7.0 | 3.5-10 | 12.5-80 | ✉ |
| TRF2010VT | 1.0-20.0 | 1.5-6.0 | 13-270 | ✉ |
| TRF210 | 1.1-68 | 0.2-2.0 | 65-3300 | ✉ |
| TRF2110VT | 1.0-82 | 2.5-20 | 2.4-170 | ✉ |
| trf212a | 0.4-47 | 0.3-3.6 | 20-2600 | ✉ |
| trf214a | 0.7-47 | 0.4-4.7 | 20-1600 | ✉ |
| TRF2206VT-D | 0.047-1.0 | 4.5-15 | 4.6-42 | ✉ |
| TRF2208VT | 1.0-20.0 | 2-10 | 7-220 | ✉ |
| trf222a | 1.8-50 | 0.6-6.0 | 23-1200 | ✉ |
| trf246a | 2.2-6.8 | 2.5-4.3 | 38-120 | ✉ |
| TRF2512VT | 1.0-33.0 | 3-12 | 9-210 | ✉ |
| TRF3015VT | 0.9-190 | 2.0-32 | 1.1-310 | ✉ |
| TRF3518 | 1.0-16 | 1.5-15 | 10-320 | ✉ |
| trf3518a | 0.3-15 | 1.0-15 | 5-430 | ✉ |
| TRF3622 | 1.2-16 | 2.2-15 | 10-400 | ✉ |
| trf3622a | 0.5-6.5 | 1-15 | 8.7-190 | ✉ |
| TRF4015VT | 1.5-35 | 5-38 | 2.3-90 | ✉ |
| TRF4016VT | 0.5-1.8 | 14-35 | 2.3-9.5 | ✉ |
| TRF4525 | 3.0-56 | 1.8-15 | 9-1000 | ✉ |
| TRF4525a | 2.5-56 | 1-15 | 17-900 | ✉ |
| TRF5230 | 6-120 | 1.5-18 | 28-1150 | ✉ |
| TRF5230a | 7.5-125 | 1-15 | 29-1150 | ✉ |
| trf 102-202 | 1-12 | 0.3-2 | 70-1275 | ✉ |
| trf 112-212 | 1-39 | 0.4-3.5 | 35-1460 | ✉ |
| trf 114-214 | 1.5-47 | 0.3-4 | 35-1750 | ✉ |
| trf 122-222 | 3.3-47 | 0.6-4 | 45-1180 | ✉ |
| trf 142-242 | 3.3-68 | 0.8-4 | 66-1600 | ✉ |
| trf 152-252 | 2.7-68 | 1-8 | 22-1300 | ✉ |
| TRF102 | 1.1-22 | 0.3-2.0 | 65-1500 | ✉ |
| TRF4024HT -3 w | 0.52 | 24 | 3.0 | ✉ |
| TRF5020HT -3 w | 3.0 | 46 | 1.6 | ✉ |
| TRF2110.2610 | 1.0-82.0 | - | 2.1-150.0 | ✉ |
| trf 5025-3 w | 0.57-2.2 | - | 1.4-6.0 | ✉ |
سلف حالت مشترک
ویژگی ها:
اندازه کوچک و جریان بزرگ ؛
· قابلیت اطمینان بالا ؛
· مدار مغناطیسی بسته ، القاء بالا ، انحراف القایی کوچک.
· مقاومت عالی ENI ؛
· خازن توزیع شده کوچک ، ضریب موج کم: ولتاژ دارای رتبه .... 250VAC
· فرکانس ....... 50/60 هرتز
· ولتاژ تست عایق ....... 2000V
· دمای عملیاتی ..................... -25 درجه به +125 درجه
برنامه ها:
منبع تغذیه حالت سوئیچ
سرکوب سر و صدای حالت مشترک
· منبع تغذیه حالت سوئیچ جمع و جور
· برنامه های الکترونیکی بالاست (لامپ LED)
· روشنایی
سریال در این خانواده
| مجموعه محصولات | L (MH) | IDC (الف) | DCR (MΩ) | |
| UT1609 | 0.47-10 | 0.2-1.1 | 150-4000 | ✉ |
| UT1711 | 1.6-115.7 | 0.3-2.0 | 0.09-3.57 | ✉ |
| UT1711a | 1.3-92.5 | 0.3-2.0 | 0.08-3.18 | ✉ |
| UT2024 | 0.82-33 | 0.3-2.0 | 65-2500 | ✉ |
| UT2323 | 3.3-100 | 0.4-2.2 | 110-3000 | ✉ |
| UT2020 | 3.3-100 | 0.35-1.8 | 140-4500 | ✉ |
حالت های مشترک
ویژگی ها:
· القاء زیاد با مقاومت کم
· سرکوب عالی حالت دیفرانسیل
· قابلیت دست زدن به نبض بالا
· صنعت بهترین القاء/نسبت فعلی رتبه بندی شده
· مناسب برای لحیم کاری موج
· طراحی با en 60938-2 مطابقت دارد
· rohs- سازگار
برنامه ها:
· بالاست های الکترونیکی برای لامپ ها
· منبع تغذیه حالت سوئیچ بالا برای الکترونیک مصرفی
سریال در این خانواده
| مجموعه محصولات | L (MH) | IDC (الف) | DCR (MΩ) | |
| LFT1112 | 3.3-30 | 0.23-0.60 | 200-800 | ✉ |
| LFT1214 | 1.0-30 | 0.23-2.26 | 85-460 | ✉ |
| LFT1418 | 2.2-68 | 0.28-1.39 | 60-500 | ✉ |
| LFT1512 | 10-100 | 0.45-1.6 | 290-2930 | ✉ |
| LFT1720 | 2.2-25 | 1.51-4.02 | 65-300 | ✉ |
| LFT2312 | 10-100 | 0.7-2.3 | 188-1810 | ✉ |
| lft2312v | 10-100 | 0.7-2.3 | 188-1810 | ✉ |
ویژگی ها:
· طراحی فرکانس بالا
· در برابر سر و صدای تابش
· قابلیت اطمینان بالا
· به راحتی در PCB وارد می شود
· دمای عملیاتی: -25 درجه تا 105 درجه
· دمای ذخیره سازی: -25 درجه تا 105 درجه
برنامه ها:
· اقدامات در برابر نویز تابشی در امتداد خطوط رابط در رایانه های شخصی.
پردازنده های کلمه و تجهیزات مرتبط
· اقدامات در برابر نویز حالت مشترک و عادی در امتداد خطوط داده در داده ها
پایانه های ارتباطی و تجهیزات دیجیتال
سریال در این خانواده
| مجموعه محصولات | μH | DCR (MΩ) | |
| AICT 01-04 | 10-43000 | 0.9-60 | ✉ |
| AICT 05-08 | 10-200 | 20-150 | ✉ |
| AICT09 | 10-200 | 50-150 | ✉ |
| AICT 10-11 | 6-110 | 0.04-0.36 | ✉ |
ویژگی ها:
· 0. 3A تا 10a رتبه بندی ، افزایش درجه حرارت پایین
· 0. 7MH تا 100MH خفاش های دوگانه
· قدرت مکانیکی عالی
· رزونانس حالت مشترک 100 کیلوهرتز تا 3 مگاهرتز
· قابلیت اطمینان بالا و مسکن PCB-Mount
· مقاومت کم و افزایش دما
· دمای عملیاتی: -40 درجه تا درجه {1}} درجه
· دمای ذخیره سازی: -40 درجه تا درجه {1}}
برنامه های مشترک:
· DC/DC ، AC/DC سرکوب سر و صدای
· سیستم ارتباطی
· سیستم های خودرو
· LCD/PDPTELEVITION
· تجهیزات محیطی رایانه ای مطابق با استانداردهای FCC VCCI CISPR FTZ و غیره ، از بین بردن نویز الکترومغناطیسی قدرت و مدار سیگنال مطابقت دارد.
سریال در این خانواده
| مجموعه محصولات | DCR (ω) حداکثر | |
| LF35 | 0.07-3.1 | ✉ |
| LF1717 | 0.9-14.5 | ✉ |
| LF1922 | 0.12-2.0 | ✉ |
| LF2015 | 90-4000 | ✉ |
| LF2327 | 0.4-2.5 | ✉ |
| LF3221 | 0.03-3.0 |
|
| LFET16 | 180-2500 | ✉ |
| 32-750 | ✉ |
Shinhom به ایجاد یک نوار عالی از تعالی برای صنایعی که ادغام یا استفاده از فناوری های مغناطیسی در ما است ، اختصاص داده شده استخط برق حالت مشترک خفه می شودمحصولات
تگ های محبوب: LINE LINE COMMON MODE خفه ، خط برق خط سیستم مشترک چوک تولید کنندگان ، تأمین کنندگان ، کارخانه
