القاگرهای مهره فریت SMD

مهره های مغناطیسی سطحی برای سرکوب نویز فرکانس بالا و تداخل پیک در خطوط سیگنال و خطوط برق استفاده می شود و توانایی جذب پالس های الکترواستاتیک را دارند.

سلف مهره مغناطیسی دارای مزایای اندازه کوچک، وزن سبک و قیمت پایین است، بنابراین به طور گسترده در مدارهای الکترونیکی استفاده می شود. به عنوان مثال، در تلفن های همراه، رایانه ها و سایر محصولات الکترونیکی، از اندوکتانس مهره مغناطیسی برای فیلتر کردن، تنظیم ولتاژ، کاهش نویز و موارد دیگر استفاده می شود. علاوه بر این، القاگرهای مهره های مغناطیسی را می توان در شارژرهای بی سیم، شارژرهای ماشین الکتریکی و سایر زمینه ها نیز استفاده کرد.

مزایای نصب روی سطح:

اندازه کوچکتر و انعطاف پذیری بیشتر در طراحی

آسان برای جمع آوری

هزینه کمتر

1. خانواده SMB ✉

دانه های فریت با جریان بالا برای سرکوب EMI

ویژگی ها:

• عملکرد امپدانس بالا برای سرکوب موثر EMI
• پشتیبانی از جریان بالا تا حداکثر 15 آمپر
• مقاومت DC پایین برای حداقل تلفات برق
• عملکرد پایدار در 25 مگاهرتز و 100 مگاهرتز
• طراحی فشرده SMD برای طرح‌بندی PCB{0}}صرفه‌جویی در فضا
• مناسب برای برنامه‌های-فیلتر نویز با فرکانس بالا

برنامه های کاربردی:

• مدارهای منبع تغذیه
• مبدل های DC/DC
• لوازم الکترونیکی مصرفی
• تجهیزات ارتباطی
• الکترونیک خودرو
• سیستم های کنترل صنعتی

2. خانواده SMB3H ✉

مهره های سرکوبگر چند خطی

ویژگی ها:

• سرکوب EMI چند خطی برای خطوط سیگنال و برق
• عملکرد امپدانس بالا در 25 مگاهرتز و 100 مگاهرتز
• از نصب SMD و DIP پشتیبانی می کند
• طراحی جمع و جور برای{0}}صرفه جویی در فضا برای چیدمان PCB
• عملکرد و قابلیت اطمینان الکتریکی پایدار
• اندازه ها و پیکربندی های متعدد در دسترس است

برنامه های کاربردی:

• سرکوب نویز خط داده و سیگنال
• فیلتر منبع تغذیه
• تجهیزات ارتباطی
• لوازم الکترونیکی مصرفی
• سیستم های کنترل صنعتی
• الکترونیک خودرو

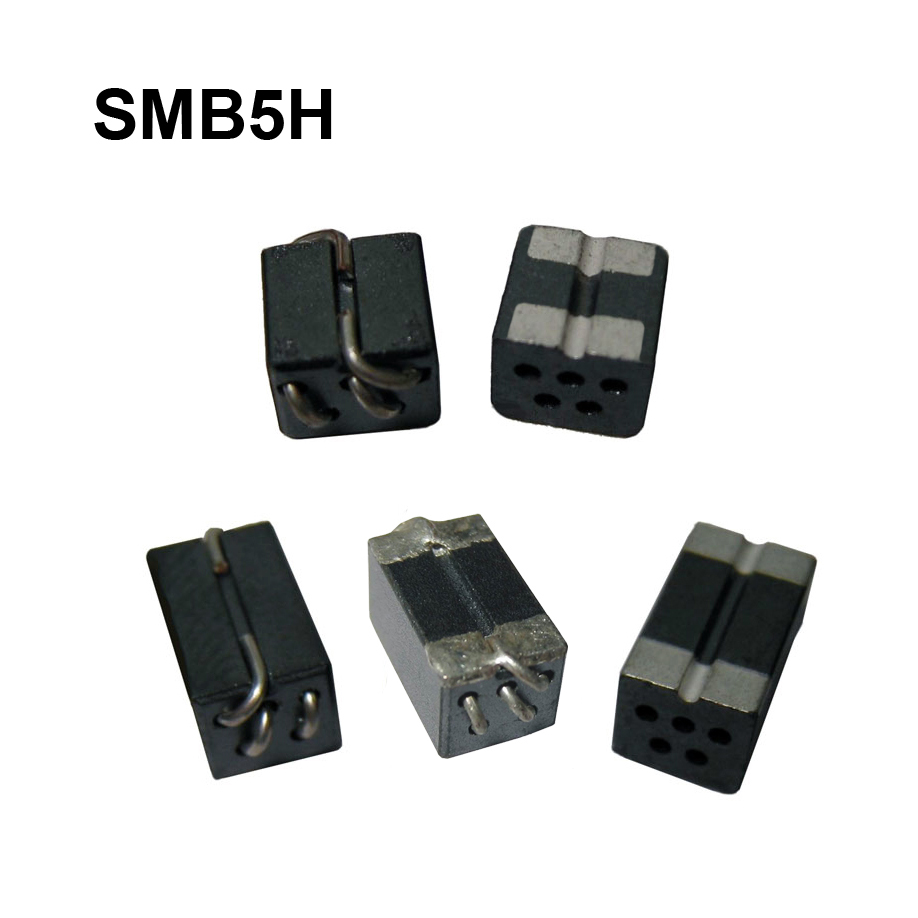

3. SMB5H ✉

مهره فریت 5 سوراخه SMD EMI Suppression

ویژگی ها:

• رتبه فعلی بالا
• سلف دانه های DCR کم و IDC بالا
• طراحی جمع و جور و ساده با قابلیت اطمینان بالا
• راه حل SMD بسیار خوب برای چوک باند پهن سنتی
• از طریق مهره‌های فریت محوری-برای سرکوب EMI
• مهره های سیمی را با فرکانس بالا و مهار EMI روی سطح- نصب کنید

برنامه های کاربردی:

• مبدل مودم، PDP، LCD و تلویزیون
• رادیوهای موبایل، مبدل های DC/DC
• دستگاه های فیلتر کننده نویز
• مدارهای کنترل مسیر و SCR
• تجهیزات ارتباطی بی سیم
• درایو دیسک کامپیوتر و برد کامپیوتر برای فیلتر کردن EMI از منابع خارجی مانند رادیو ماشین، تلفن همراه و VCR

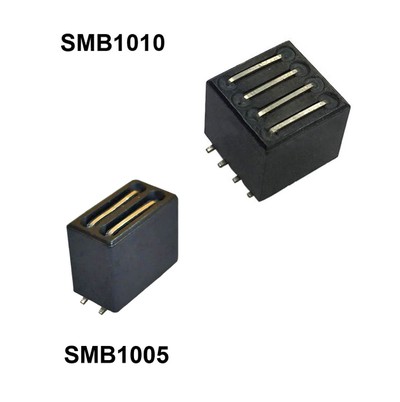

4. خانواده SMB1010-4W ✉

آرایه مهره فریت SMD

ویژگی ها:

• آرایه مهره فریت یکپارچه 4 در 1 باعث صرفه جویی در فضای تخته می شود
• امتیاز جریان بالا تا 6A
• DCR کم تلفات برق را به حداقل می رساند
• عملکرد امپدانس پایدار در 25 مگاهرتز و 100 مگاهرتز
• سازگار با RoHS و سازگار با محیط زیست

برنامه های کاربردی:

• سرکوب صدای خط برق
• مبدل‌های DC-DC
• الکترونیک خودرو
• سیستم های کنترل صنعتی
• لوازم الکترونیکی مصرفی
• تجهیزات ارتباطی

5. خانواده SMBXX1208 ✉

القاگرهای برق چند فاز

ویژگی ها:

• القاگر چند فاز- جریان بالا
• 100 nH در هر سلف فاز جفت شده
• بسته پایه پایه 12 میلی متری در ارتفاع 8.5 میلی متری با 12.5 میلی متر.
• طول 18.5 میلی متر، 24.5 میلی متر و 36.5 میلی متر
• مواد هسته فریت
• سطح حساسیت به رطوبت (MSL): 1

برنامه های کاربردی:

• برای استفاده انحصاری با Maxim؟ کنترل‌کننده‌های چند فاز-
• ماژول های تنظیم کننده ولتاژ (VRMs) و VRM های چگالی توان بالا
• سرور و دسکتاپ
• واحد پردازش مرکزی (CPU)
• واحد پردازش گرافیکی (GPU)
• مدار مجتمع مخصوص کاربرد (ASIC)
• شبکه های داده و سیستم های ذخیره سازی
• ماژول‌های نقطه{0}}از-بار (POL) فعلی بالا
• تنظیم کننده های Vcore

6.سری SMB سلف جفت شده SMT ✉

ویژگی ها:

• مشخصات کم، نوع SMD برای{0}}صرفه جویی در طرح PCB در فضا
• ساختار محافظ مغناطیسی تداخل EMI را به حداقل می رساند
• قابلیت مدیریت جریان بالا با DCR کم برای حداقل تلفات برق
• ذخیره انرژی بالا در هر فاز با عملکرد کوپلینگ عالی
• بسته بندی چندگانه موجود: 0620، 0630، 1040، 1350، 1375، 1440، 1480، 1490، 1740، 1970
• محدوده اندوکتانس از 80 nH تا 420 nH در هر فاز
• محدوده دمای عملیاتی: -40 درجه تا +125 درجه (شامل افزایش خود دما)
• ارائه شده با بسته بندی نوار حامل برجسته برای مونتاژ خودکار
• سازگار با RoHS و بدون هالوژن
• سلف های سفارشی در دسترس برای برآوردن نیازهای دقیق

برنامه های کاربردی:

• ماژول های تنظیم کننده ولتاژ چند فازی-(VRM)
• VRM های با چگالی توان بالا برای برنامه های سرور و دسکتاپ
• منبع تغذیه واحد پردازش مرکزی (CPU) و واحد پردازش گرافیکی (GPU).
• تحویل برق مدار مجتمع خاص (ASIC).
• شبکه های داده و سیستم های ذخیره سازی
• ماژول‌های نقطه{0}}از-بار (POL) فعلی بالا
• تنظیم کننده های Vcore
• مبدل‌های DC-DC و اینورترهای DC-AC
• مدارهای منبع تغذیه

SHINHOM به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که فناوری های مغناطیسی را در ما ادغام یا استفاده می کنند.القاگرهای مهره فریت SMDمحصولات
