سلف های SMD، همچنین به عنوان سلف های قدرت سوار سطح شناخته می شود ، اجزای الکترونیکی هستند که برای ذخیره و آزاد کردن انرژی در مدارهای الکتریکی استفاده می شوند. آنها به گونه ای طراحی شده اند که جریان های بالا را تحمل کرده و مقاومت کم برای به حداقل رساندن تلفات برق دارند.

این سلف ها از یک سیم پیچ زخم سیم در اطراف یک هسته مغناطیسی تشکیل شده اند که به طور معمول از مواد فریت ساخته شده است. سیم پیچ هنگام جریان جریان از طریق آن ، یک میدان مغناطیسی ایجاد می کند و این انرژی ذخیره شده می تواند با تغییر جریان یا قطع شدن ، آزاد شود.

سلف های قدرت SMD معمولاً در برنامه های مختلف از جمله منبع تغذیه ، مبدل های DC-DC ، تنظیم کننده های ولتاژ و مدارهای فیلتر استفاده می شوند. آنها به صاف کردن نوسانات در جریان و ولتاژ ، کاهش تداخل الکترومغناطیسی (EMI) و بهبود راندمان کلی مدار کمک می کنند.

"SMD" در SMD Power Power مخفف دستگاه Surface Mount است و این نشان می دهد که آنها برای مونتاژ سطح فناوری سطح (SMT) در تابلوهای مدار چاپی (PCB) طراحی شده اند. این امر باعث می شود فرآیندهای تولید خودکار و انبوه ، آنها را برای تولید با حجم بالا مناسب کند.

هنگام انتخاب یک سلف قدرت SMD ، مشخصات مهمی که باید در نظر بگیرید شامل مقدار القاء ، رتبه فعلی ، مقاومت DC و درجه حرارت است. این پارامترها عملکرد و مناسب بودن سلف را برای برنامه های خاص تعیین می کنند.

به طور کلی ، سلف های قدرت SMD با ارائه ذخیره انرژی ، فیلتر و سرکوب سر و صدا ، نقش مهمی در مدارهای الکترونیکی دارند و به عملکرد کارآمد و قابل اعتماد دستگاههای مختلف الکترونیکی کمک می کنند.

خانواده های محصول

خانواده های محصول	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
1. AIML-C	0.6-470	50-600 (MA)	0.6-2.0	0.3-1.2	0.3-0.9	✉
2. AIML	0.047-120	1-1200 (MA)	1.0-4.5	0.5-3.2	0.5-1.6	✉
3. AISC	0.01-10000	30-10000 (MA)	0.66-2.9	0.6-2.25	1.19-3.5	✉
4. AISC-F	1.0-4700	20-1000 (MA)	1.1-3.4	0.95-3.15	1.78-4.8	✉
5	0.01-10000	25-1800 (MA)	2.5-5.6	1.8-5.0	2.0-5.0	✉
6. B60/80	1.0-1500	0.075-8.6	13.2	6.0	6.0	✉
7. CEP	0.5-47	4.0-36.5	11.2-22.3	10.5-21.5	5.2-12.0	✉
8. HCB	22-680	13-77	4.0-14.5	4.0-13.3	3.0-9.5	✉
9. LPA	0.13-47	3.5-41.5	7.0-18.3	7.0-18.3	3.1-9.2	✉
10. LPM	0.047-400	0.32-80	2.5-22.5	2.5-22.5	1.0-12.7	✉
11. LPS	0.47-330	0.17-6.3	2.5-8.0	2.5-8.0	1.0-4.5	✉
12. lqh	0.12-10000	0.05-6.0	2.5-5.7	2.0-5.0	1.8-4.7	✉
13. lqh-s	0.27-10000	0.02-6	3.5-6.3	3.5-6.3	2.4-4.7	✉
14. SB	1.5-15000	0.07-5.6	10.5	9.05	6.0-7.5	✉
15. SDR	1.0-1200	0.10-10.0	3.0-13	3.5-13	1.6-7.0	✉
16	1.0-6800	0.038-11.6	3.2-14.8	3.2-14.8	1.2-10	✉
17. SDRS	10-820	0.33-2.65	6.2-12.6	5.6-11.6	3.2-5.4	✉
18. SDR-T	1.0-1000	0.15-7.2	7.2-12.7	7.2-12.7	3.0-8.5	✉
19. SPI	0.47-1000	0.1-51.7	6.6-22.1	4.45-16.0	2.92-11.43	✉
20. spi-s	1.0-10000	0.02-5.0	6.6-18.54	4.45-15.24	2.7-7.62	✉
21. SMB	-	14-65	8.0-10.0	8.0-10.0	9.5-10.0	✉

1. خانواده AIML-C

سرامیک تراشه سرامیکی چند لایه سطح سطح

مناسب برای برنامه های با فرکانس بالا ، سری AIML-C دارای یک

تحمل محکم در ابعاد فیزیکی ، تحمل القایی محکم ،

Q عالی و محدوده تضمین شده SRF. سری AIML-C

دارای یک ساختار یکپارچه سرامیکی است که منجر به محصول بالا می شود

قابلیت اطمینان کیفیت و برجسته. همه قطعات بدون سرب و مطابقت دارند

با استانداردهای ROHS. سری AIML-C دارای دمای عملیاتی است

از -40 retc به +85 ºC. همچنین ، کاربردی نصب سطح پشتیبانی می کند

شرایط لحیم کاری بازتاب بدون قربانی کردن ویژگی های فرکانس.

ویژگی ها: QQ20230417145050

اندازه استاندارد EIA

دمای عملیاتی -40} ºC به +85} ºC

سازگار با ROHS بدون سرب

تحمل محکم در ابعاد فیزیکی

قابلیت نصب سطح

تحمل القایی محکم ، پرسش عالی پرسش و تضمین شده SRF

کیفیت بالای محصول و برجسته

قابلیت اطمینان

برنامه ها:

ارتباطات همراه

ولایت

اندازه گیری پیشخوان EMI در مدارهای فرکانس بالا

ارتباط کامپیوتر

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (MA)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
AIML0201C	0.6-120	50-600	0.6	0.3	0.3	✉
AIML0402C	1.0-220	100-400	1.0	0.5	0.5	✉
AIML0603C	1.0-470	150-500	1.6	0.8	0.8	✉
AIML0805C	1.5-470	300-600	2.0	1.2	0.9	✉

2. خانواده AIML

سلف تراشه چند لایه نصب سطح ،

مواد سرامیکی و فریت اختیاری هستند

ویژگی ها:

فناوری فیلم نازک پیشرفته

اندازه کوچک ، هیچ سرب برای نصب سطح با چگالی بالا مناسب نیست AIML3625

مقدار مقاومت کم HighB

لحیم کاری عالی و شوک گرما

مناسب برای لحیم کاری موج و لحیم کاری بازتاب

شیشه با روکش مینا و دقت بالا ، مقاومت در برابر مقاومت کوچک

محصولات سازگار با محیط زیست

برنامه ها:

تجهیزات پزشکی

تجهیزات آزمایش/اندازه گیری

تجهیزات چاپی

کنترل کننده تجهیزات اتوماتیک

مبدل

دستگاه ارتباطی ، تلفن همراه ، GPS ، PDA

رایانه های شخصی

تجهیزات قابل حمل

CD-ROM ، دیسک سخت ، مودم ، چاپگر

مبدل های DC - DC

DSC ، DVC ، PDA ، DVD و HDD

اطلاعات فنی:

لحیم پذیری: 90 ٪ از الکترود ترمینال باید از قبل استفاده شود:@ 260 درجه 5 درجه برای 160 ثانیه لحیم کاری: H63AA Eutectic Flux: Rosin ، Dip به مدت 5 ثانیه ± 1 ثانیه

شوک حرارتی: LNDUCTANCE باید در 5 ٪ از ارزش تقلید باشد و Q باید در 30 ٪ از مقدار اولیه در صورت درجه حرارت {2}} درجه و {3}} درجه برای 30 دقیقه باشد. برای هر 100 چرخه

دمای عملیاتی: -25 درجه تا +85 درجه

دمای ذخیره سازی: -40 درجه تا درجه {1}} درجه

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (MA)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
AIML0402	0.047-1.2	15-25	1.0	0.5	0.5	✉
AIML0603	0.047-22	1-50	1.6	0.8	0.8	✉
AIML0603H	0.047-12	60-150	1.6	0.8	0.8	✉
AIML0805	0.047-47	5-300	2.0	1.2	0.9-1.2	✉
AIML0805H	0.047-22	50-350	2.0	1.2	0.9	✉
AIML0805UH	0.047-15	100-1100	2.0	1.2	0.9	✉
AIML1206	0.047-100	5-300	3.2	1.6	0.9-1.1	✉
AIML1206H	0.047-27	50-450	3.2	1.6	0.9	✉
AIML1206UH	1.0-18	100-1200	3.2	1.6	0.9	✉
AIML1210	1.0-120	150-600	3.2	2.5	1.3	✉
AIML1806	1.0-10	250-500	4.5	1.6	1.6	✉
AIML1812	1.0-120	150-650	4.5	3.2	1.5	✉

3. خانواده AISC

4. خانواده AISC-F

سلف تراشه زخم سیم SMD برای ماژول های RF (فرکانس رادیویی) ،

مواد سرامیکی و فریت اختیاری هستند

ویژگی ها:
1. Rohs سازگار
2. SRF عالی.
3. این سلف های فوق العاده - جمع و جور مقادیر Q استثنایی ، حتی در فرکانس های بالا را ارائه می دهند.
4. ثبات حرارتی عالی
5. دمای کار از درجه {1}} درجه تا 125 درجه است. (از جمله افزایش دما)

برنامه ها:

ماژول ها/محصولات RF برای Multilayer Chip Inductor AISC & AISC-F Series

تلفن همراه ،

گیرنده GPS ،

ایستگاه پایه ،

تکرار کننده ،

LAN بی سیم/ ماوس/ صفحه کلید/ هدفون ،

کنترل از راه دور ،

سیستم امنیتی ،

ارتباطات از راه دور و بی سیم

و سایر دستگاه های الکترونیکی

یادداشت ها:

تحمل: G=± 2 ٪ ، j=± 5 ٪ ، k {4}} ± 10 ٪

بسته بندی: نوار پاک و حلقه {استاندارد

L/Q: Agilent/HP4291A+ Agilent/HP16197A

SRF: Agilent/HP8753D/Agilent/HP4291A

RDC: CH502BC/HP4338B

IRMS برای افزایش 15 درجه بالاتر از 25 درجه محیط.

دامنه دمای عملیاتی از درجه {0}}} تا 125 درجه. (از جمله افزایش دما)

سریال در این خانواده

خانواده AISC

مجموعه محصولات	القاء (μH)	IDC (MA)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
AISC0402	1.0-120	30-1360	0.66	0.6	1.19	✉
AISC0603	1.6-390	100-700	1.1	0.95	1.78	✉
AISC0805	2.2-2200	150-800	1.7	1.52	2.3	✉
AISC1008	3.9-10000	160-10000	2.79	2.1	2.92	✉
AISC1210	3.9-10000	200-1000	2.9	2.25	3.5	✉

خانواده AISC-F

مجموعه محصولات	DCR (ω)	IDC (MA)	SRF (MHz)	PDF
AISC0603F	0.13-4.0	210-1000	120-1150	✉
AISC0805F	1.0-6.0	80-430	14-360	✉
AISC1008F	0.55-18	20-580	2.5-300	✉
AISC1206F	1.2-9.0	130-320	80-260	✉
AISC1210f	0.3-28	30-450	1.5-220	✉
AISC1812f	0.22-16.5	90-1000	1.4-200	✉

5. خانواده Aism & Aism-C

سلف تراشه زخمی سطح

سلف های تراشه زخمی شده سطح جریان بالا

ویژگی ها:

مشخصات کم

قابلیت اطمینان بالا

ساخت و ساز

لحیم پذیری عالی

رزین قالب مقاوم در برابر حرارت

قدرت مکانیکی عالی

رهبری آزاد شکایت ROHS است

اندازه 1008 /1210 /1812 /2220

برنامه ها:

vcrs

دوربین فیلمبرداری

سیستم ارتباطی

سیستم های خودرو

تلویزیون های LCD/PDP

درایوهای هارد دیسک

سیستم های شبکه

تجهیزات محیطی کامپیوتر

اطلاعات فنی:

آزمایش: (معادل قابل قبول) LNDUCTANCE: HP4285A ، RDC: Quadtech 1880 Milliohmmeter ، س: HP4342A ، SRF: HP4291A

IDC MAX: تعیین می شود که جریان DC در معرض 10 ٪ در برابر مقدار اولیه آن کاهش می یابد

روشهای لحیم کاری: موج ، فاز بخار ، مادون قرمز

مقاومت در برابر گرمای لحیم کاری: 260 درجه برای 10 ثانیه

مقاومت در برابر حلال: مطابق با MIL-STD {1}} e

علامت گذاری: LNDUCTANCE و تحمل

دمای عملیاتی: -40 درجه تا +105 درجه

دمای ذخیره سازی: -40 درجه تا درجه {1}} درجه

سریال در این خانواده

خانواده

مجموعه محصولات	القاء (μH)	IDC (MA)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
AISM1008	0.01-100	60-530	2.5	1.8	2.0	✉
AISM1210	0.1-220	50-450	3.2	2.2	2.5	✉
AISM1812	0.1-1000	30-800	4.5	3.2	3.2	✉
AISM2220	1.0-10000	25-1800	5.6	5.0	5.0	✉

خانواده AISM-C

مجموعه محصولات	القاء (μH)	IDC (MA)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
aism1210c	1.0-100	75-770	3.2	2.2	2.5	✉
aism1812c	1.0-330	90-1050	4.5	3.2	3.2	✉

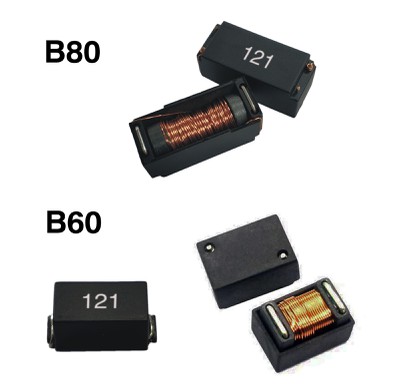

6. خانواده B60/80

سلف های SMD

ویژگی ها: product-2444-2377

· Encapsulant مهارکننده شعله (UL 94 V {1}})

سیم پیچ کاملاً محصور شده محیط زیست برتر را فراهم می کند

محافظت و مقاومت در برابر رطوبت

· واحد جریان بالا در بسته بندی سطح سطح چاپ شده با مدل ،

مقدار القایی و کد تاریخ

· سازگار با روشهای لحیم کاری مادون قرمز یا معمولی

· انتخاب و قرار دادن سازگار

· دمای عملیاتی: -25 درجه تا درجه {1}} درجه (از جمله دما افزایش 40 درجه)

· دمای ذخیره سازی: -40 درجه تا درجه {1}}

برنامه ها:

· فیلترهای نویز خط برق عالی

· فیلترهای سوئیچینگ منبع تغذیه تنظیم شده ، مبدل های DC/DC

· کنترل SCR و TRIAC

· سرکوب RFI

سریال در این خانواده

مجموعه محصولات	L(µH)	DCR Max (ω)	isat max (الف)	PDF
B6010	1.0-6800	0.012-36.9	0.19-18.2	✉
B6011	1.0-1500	0.013-7.3	0.15-4.1	✉
B6012	1.0-6800	0.012-36.9	0.19-16.2	✉
B8020	3.9-100000	0.007-89.7	0.081-15.5	✉

7. خانواده CEP

سلف های قدرت بالا

ویژگی ها:

· اندازه جمع و جور با استفاده از سیم مسطح و نوع SMD

· نویز تابش کم توسط ساخت و سازهای محافظت شده مغناطیسی

· جریان زیاد

· مقاومت کم

· دمای کار و دمای ذخیره سازی: -40 درجه {1} درجه.

برنامه ها:

· مبدل های DC/DC با راندمان بالا

· مبدل های تک و چند فاز باک

· فیلتر برای برنامه های صوتی

· بهینه سازی شده برای برنامه های افزایش جریان بالا

سریال در این خانواده

مجموعه محصولات	امپدانس@100kHz ± 20 ٪	DCR Max (MΩ)	افزایش دما 40 درجه جریان (الف) حداکثر	PDF
CEP104	0.8-5.7	4.0-9.0	11.5-16.3	✉
CEP105	5.6-22	10.5-40	4.0-8.5	✉
CEP136	1.0-10	2.6-10.8	7.6-13	✉
CEP139	10-47	15-23	7.7-9.2	✉
CEP1412	10-47	7.98-17.9	6.5-10.1	✉
CEP148	0.5-12.0	1.2-13.0	8.5-23	✉
CEP1812	5.6-33	2.00-8.94	12.0-22.5	✉
CEP2214	3.3-47	1.87-12.6	12.8-36.5	✉

8. خانواده HCB

سلف های جریان بالا ، سلف های قدرت SMD

ویژگی ها:

· ظرفیت حمل جریان بالا
· از دست دادن هسته کم
· القاء از 22NH تا 120NH متغیر است
· جریان فعلی از 14a تا 35a
· مواد اصلی فریت

· دمای عملیاتی: -40 درجه تا درجه {1}} درجه (محیط به علاوه افزایش دما)
· دمای ذخیره سازی: -40 درجه تا درجه {1}}

برنامه ها:

· الکترونیک قابل حمل
· سرورها و ایستگاههای کاری
· سیستم های شبکه و ذخیره سازی داده ها
· نوت بوک و رایانه های رومیزی
· کارتهای گرافیکی و سیستم های باتری
· تنظیم کننده های چند فاز
· ماژول تنظیم کننده ولتاژ (VRM)

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
HCB 0404 0505	22-100	19-30	4.0-5.0	4.0-5.0	3.0-4.8	✉
HCB0703	80-150	13-27	7.35	6.6	3.1	✉
HCB0705	72-226	16-43	7.0	7.0	4.95	✉
HCB0805	32-200	16-65	7.62	7.62	4.96	✉
HCB0906	100-300	27.5-51	9.6	6.4	8.0	✉
HCB1005	80-220	26-53	10.2	7.0	4.95	✉
HCB1007	115-470	19-61	10.5	8.0	7.0	✉
HCB1008	120-220	47-68	10.2	8.0	8.0	✉
HCB1107	120-510	14.5-55	11.2	7.2	7.2-7.5	✉
HCB1208	150-250	44-50	11.8	8.1	8.0	✉
HCB1211	230-540	26-40	11.7	11.5	9.2	✉
HCB1313	220-500	28-40	13.46-13.5	13.0-13.2	5.3-8.0	✉
HCB1413	300-680	24-45	14.5	13.3	9.5	✉

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
HCB040404R32	55-100	17-19	4.0	4.0	4.0	✉
HCB070705R32	100-180	28-50	7.0	6.8	-	✉
HCB100612R125	70-330	40-77	12.0	10.0	6.0	✉
HCB100709R18	100-400	30-70	10.0	7.0	9.0	✉
HCB100808AR18	120-400	26-70	10.0	8.0	8.0	✉
HCB100808R18	100-320	45-74	10.6	8.0	-	✉
HCB100875R29	100-370	30-56	10.2	8.0	7.5	✉
HCB121109R30	150-500	32-55	11.5	11.0	9.0	✉

9. خانواده LPA

سلف های قدرت جریان بالا SMD Ferrite Core

ویژگی ها:

· ظرفیت حمل جریان بالا
· از دست دادن هسته کم

· مواد اصلی فریت
· دمای عملیاتی: -40 درجه تا درجه {1}} درجه (محیط به علاوه افزایش دما)
· دمای ذخیره سازی: -40 درجه تا درجه {1}}

برنامه ها:

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
LPA1030	0.2-2.2	9.0-22	10.5	10.5	3.1	✉
LPA1040	0.15-4.3	8.0-25	10.5	10.5	4.2	✉
LPA1050	0.16-16	5.0-25	10.5	10.5	5.0	✉
LPA1230	0.25-3.3	12-24	13	13	3.5	✉
LPA1260	0.2-22	6.0-32	13	13	6.5	✉
LPA1890	0.82-47	6.8-41.5	18.3	18.3	9.2	✉
LPA7030	0.13-2.0	6.5-22	7.0	7.0	3.3	✉
LPA7040	0.22-4.7	6.0-21	7.0	7.0	4.0	✉
LPA7050	0.24-10	3.5-20	7.0	7.0	5.0	✉

10. خانواده LPM

سلف قدرت SMD ، سیم پیچ های قابلیت اطمینان بالا SMD را خفه می کنند

ویژگی ها:

سلف قدرت محافظت مغناطیسی محافظ تراشه قدرت SMD را محافظت می کند

برای جریان زیاد تا 50a و بازتاب DCR بسیار کم و لحیم کاری دست

فیله های لحیم کاری خوب در دسترس هستند و شخصیت در هنگام بازتاب لحیم کاری از آسیب دیدن جلوگیری می کند

برنامه ها:

کامپیوتر نوت بوک

تجهیزات باتری

مبدل DC/DC

دوربین دیجیتال و ScannerCD-ROM/DVD و PDA

· دامنه دمای عملیاتی -55 درجه تا درجه {1}} درجه

سریال در این خانواده

مجموعه محصولات

القاء (μH)

IDC (الف)

طول (میلی متر)

عرض (میلی متر)

قد (میلی متر)

PDF

سری LPM

0.047-4.7

2.75-45

4.06-13.8

4.45-12.8

2.0-8.0

✉

سری LPM13

0.1-47

2.5-60

14.2

4.0-6.2

✉

سری LPM15XX

4.7-33

13-31

17.5

16.5

9.7-12.7

✉

LPM0110

0.22-10

0.32-1.7

1.2

1.0

0.8

✉

LPM0420C

0.1-10

1.8-18

4.5

2.0

✉

LPM0515C

0.15-10

2.3-16

5.5

1.5

✉

LPM0518C

0.22-4.7

3.5-16

5.5

1.8

✉

LPM0520C

0.1-10

2.0-20

5.5

2.0

✉

LPM0530c

0.1-33

2.0-23

5.5

3.0

✉

LPM0620C

0.1-10

3.0-21

7.4

2.0

✉

LPM0624C

0.1-15

3.5-30

7.4

2.4

✉

LPM0630c

1.0-22

4.0-40

7.4

4.0

✉

LPM0640C

0.15-12

4.0-40

7.4

4.0

✉

LPM0650c

0.47-47

2.5-22

7.6

5.0

✉

LPM0830c

0.22-33

3.0-30

9.2

3.0

✉

LPM0840C

0.22-47

3.0-32

9.2

4.0

✉

LPM0850c

0.15-22

5.0-45

9.2

5.0

✉

LPM1020C

0.33-2.2

8-29

10.5

2.0

✉

LPM1030c

0.36-6.8

7.0-25

10.5

3.0

✉

LPM1040C

0.19-47

3.6-40

10.5

4.0

✉

LPM1050c

0.36-22

6.0-33

10.5

5.0

✉

LPM1050D

3.3-22

2.5-7.0

10.2

5.0

✉

LPM1060C

1.0-4.7

14-26.5

11.3

10.0

6.0

✉

LPM1080D

8.2-22

4.0-6.0

11.2

8.0

✉

LPM1090D

1.0-47

2.3-17

10.2

9.0

✉

LPM1213D

8.2-22

5.5-10

13.8

✉

LPM1235C

0.1-10.0

7.0-48

13.2

3.5

✉

LPM1250c

0.1-22

7.0-50

13.2

5.0

✉

LPM1260C

0.33-10.0

11-45

13.2

6.0

✉

LPM1265c

0.15-68

5.0-60

13.2

6.5

✉

LPM1280C

1.0-2.2

26-35

13.2

8.0

✉

LPM1770c

1.0-350

3.0-50

7.0

✉

LPM2010C

0.24-2.2

1.6-6.3

2.0

1.6

1.0

✉

LPM2213c

0.47-400

4.0-80

22.5

✉

LPM2510c

1.0-4.7

1.5-3.5

2.5

2.0

1.0

✉

LPM2512C

0.22-4.7

1.8-8.0

2.5

2.0

1.2

✉

LPM3210c

1.0

4.0

3.2

2.5

1.0

✉

LPM3212C

4.7

2.0

3.2

2.5

1.2

✉

LPM3215C

0.22

3.2

2.5

1.5

✉

LPM3220C

1.0-4.7

2.8-5.4

3.2

2.5

2.0

✉

LPM4010c

1.0-10.0

1.5-3.5

4.0

1.0

✉

LPM4012C

0.25-10.0

1.8-8.0

4.0

1.2

✉

LPM4015C

0.47-2.2

6.0-9.2

4.0

1.5

✉

LPM4020C

0.33-22

1.7-13

4.0

2.0

✉

LPM4030c

0.15-10.0

3.1-24

4.0

3.0

✉

LPM4040C

0.15-10.0

2.8-21

4.0

✉

LPM5020C

0.15-6.8

4.5-27

5.4

5.2

2.0

✉

LPM5030c

0.15-10.0

4.5-30

5.4

5.2

3.0

✉

LPM6030c

0.15-10.0

7.0-35

6.6

6.4

3.0

✉

LPM6060C

0.22-15

7.4-29

6.6

6.4

6.0

✉

LPM10100c

1.0-15

13.8-43.5

11.3

8.0

10.0

✉

LPM1707

0.22-22.0

11-80

17.15

7.0

✉

11. خانواده LPS

SMD مغناطیسی توسط سلف قالب پودر مغناطیسی برای خط برق محافظت می شود

ویژگی ها:

· مغناطیسی توسط قالب پودر مغناطیسی محافظت می شود

· استفاده عمومی برای خط مبدل DC قابل حمل.

· ساخت و ساز سپر مغناطیسی بالا باید وضوح بالایی را برای محافظت از EMC واقعی کند.

· برای نصب خودکار در نوار و بسته واقعی در دسترس است.

· محصولات حاوی سرب و پشتیبانی از لحیم کاری بدون سرب نیستند.

برنامه ها:

· تلفن های همراه ، DVC ها ، DSC ها ، PDAS ، نمایشگرهای LCD ، HDDS و غیره

· Temp.: {0}} درجه ~ {1}} درجه (از جمله گرمای خود تولید شده)

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
LPS2512	0.47-22	0.38-2.27	2.5	2.0	1.2	✉
LPS3010	1.0-22	0.38-1.6	3.0	3.0	1.0	✉
LPS3012	1.0-47	0.31-1.9	3.0	3.0	1.2	✉
LPS3015	1.0-47	0.32-2.0	3.0	3.0	1.5	✉
LPS4010	1.0-47	0.28-1.05	4.0	4.0	1.0	✉
LPS4012	1.0-47	0.37-1.5	4.0	4.0	1.2	✉
LPS4018	1.0-220	0.17-1.83	4.0	4.0	1.8	✉
LPS4020	1.0-100	0.31-2.6	4.0	4.0	2.0	✉
LPS4030	0.91-120	0.42-3.15	4.0	4.0	3.0	✉
LPS5020	1.0-33	0.83-3.7	5.0	5.0	2.0	✉
LPS5040	1.5-47	0.94-4.45	5.0	5.0	4.0	✉
LPS6012	2.5-100	0.32-1.73	6.0	6.0	1.2	✉
LPS6020	0.8-22	0.95-3.8	6.0	6.0	2.0	✉
LPS6028	1.5-100	0.7-4.58	6.0	6.0	2.8	✉
LPS6045	0.82-330	0.57-5.9	6.0	6.0	4.5	✉
LPS8030	1.0-47	1.3-6.2	8.0	8.0	3.0	✉
LPS8040	0.82-330	0.64-6.3	8.0	8.0	4.2	✉

12. خانواده LQH

سلف های سیم زخمی سطح سطح بالا

ویژگی ها:

· هسته فریت

· طراحی فرکانس بالا

· پایین DCR اجازه IDC بالا را می دهد LQH

· عالی Q SRF

· نسخه های رایگان را هدایت کنید

· سازگار با ROHS

· ثبات حرارتی عالی

· دمای عملیاتی: -25 درجه تا درجه {1}} درجه

· دمای ذخیره سازی: -55 درجه تا درجه {1}}

برنامه ها:

· مودم PDP. مبدل TVS LCD

· مبدل رادیوهای موبایل DC/DC

· رادیوهای تلفن تلفن بی سیم

· سیستم های موقعیت یابی جهانی

تجهیزات ارتباطی بی سیم

· سیستم شبکه ، فیلتر XDSL

· محصولات رایانه ای و لوازم جانبی

سریال در این خانواده

مجموعه محصولات	L(µH)	SRF (MHz)	DCR Max (ω)	IDC Max (MA)	PDF
LQH1008	1.0-100	8.0-100	0.078-7.75	110-300	✉
LQH1206	1.0-100	7.0-100	0.49-12	45-175	✉
LQH1210	0.1-390	5.0-200	0.25-22	50-700	✉
LQH1812	1.0-2200	1.3-120	0.20-50	30-550	✉
LQH2220	0.12-10000	0.4-450	0.01-140	50-6000	✉

13. خانواده LQH-S

سلف های سیم زخمی سطح نصب شده با جریان بالا

ویژگی ها:
· ساختار محافظ فریت
· طراحی فرکانس بالا
· پایین DCR اجازه IDC بالا را می دهد
· موجود در سری E12
· عالی Q SRF
· نسخه های رایگان را هدایت کنید
· سازگار با ROHS
· ثبات حرارتی عالی
· دمای عملیاتی: -25 درجه تا درجه {1}} درجه
· دمای ذخیره سازی: -55 درجه تا درجه {1}}

برنامه ها:
· مودم PDP. مبدل TVS LCD
· مبدل رادیوهای موبایل DC/DC
· رادیوهای تلفن تلفن بی سیم
· سیستم های موقعیت یابی جهانی
تجهیزات ارتباطی بی سیم
· سیستم شبکه ، فیلتر XDSL
· محصولات رایانه ای و لوازم جانبی

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
LQH1210s	1.0-2200	0.02-1	3.5	3.5	2.4	✉
LQH2220s	0.27-10000	0.05-6	6.3	6.3	4.7	✉

14. خانواده SB

سلف های قدرت SMD را محافظت می کند

ویژگی ها:

· سلف نصب سطح محافظ مغناطیسی با رتبه جریان بالا.

· مقاومت کم برای حفظ حداقل از دست دادن برق.

برنامه ها:

· عالی برای تبدیل خط برق DC-DC

برنامه های مورد استفاده در دیسک سخت ، رایانه های نوت بوک

و سایر تجهیزات الکترونیکی

سریال در این خانواده

مجموعه محصولات	L(µH)	SRF (MHz)	DCR Max (ω)	IDC Max (A)	PDF
SB0906	2.7-10000	0.7-85	0.032-38	70-3200	✉
SB0908	1.5-15000	0.4-65	0.014-40	75-5600	✉

15. خانواده SDR

سلف های قدرت سطح سطح بالا

ویژگی ها:

· سلف هدف پایین طراحی هزینه کم

· جریان اشباع بالا

· ساخت و ساز آسان که از هسته های میله فریت استفاده می کند

برنامه ها:

· تنظیم کننده های تعویض

· سیستم های خودرو

· تقویت کننده های قدرت

منبع تغذیه

سرکوب EMI/RFI

فیلترهای خط DC

16. خانواده SDR

سلف های قدرت SMD ، سیم پیچ خفه کننده سپر

قدرت مکانیکی سلف سری SDRH و حرارتی

ثبات به اندازه کافی خوب است که بتواند دما را از آن استفاده کند SDRH

لحیم کننده بازتاب و نیروی خارجی. اندازه مینی است ،

مقاومت کم و با انرژی بالا ، خود را به یک سلف ایده آل تبدیل می کند

هنگامی که در سوئیچ های PDA ، DC/DC استفاده می شود.

برای کار در شرایط بزرگ فعلی مناسب باشید.

· دمای عملیاتی: -40 درجه تا درجه {1}} درجه
· دمای ذخیره سازی: -40 درجه تا درجه {1}}

برنامه ها:

دوربین های دیجیتالی ویدیویی

سیستم ارتباطی

تأمین کننده برق سیستم های خودرو

تلویزیون PDP LCD

درایوهای دیسک سخت ، Topset ، XDSL

سیستم های شبکه

تجهیزات جانبی رایانه ای

سریال در این خانواده

مجموعه محصولات	L(µH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
SDRH0603	3.5-1000	0.08-3.0	6.5	6.5	3.0	✉
SDRH0605	10-1000	0.14-1.35	6.5	6.5	5.0	✉
SDRH0703	10-1000	0.16-1.68	7.5	7.5	3.4	✉
SDRH0704	10-1000	0.18-1.84	7.5	7.5	4.5	✉
SDRH10145	3.3-1500	0.22-3.7	10.4	10.4	4.8	✉
SDRH103	10-150	0.7-2.7	10.4	10.4	3.0	✉
SDRH104	1.3-330	0.7-10.0	10.4	10.4	4.0	✉
SDRH105	10-1000	0.35-3.45	10.4	10.4	5.0	✉
SDRH12	1.3-1000	0.006-11.6	12	12	4.5-8.0	✉
SDRH1204	10-330	0.5-4.5	12.3	12.3	4.5	✉
SDRH1205	10-1000	0.4-4.0	12.3	12.3	6.0	✉
SDRH1207	1.2-1000	0.55-9.8	12.3	12.3	8.0	✉
SDRH1209	1.0-1000	0.70-11	12.5	12.5	10.0	✉
SDRH12555	6.0-1500	0.29-3.6	12.8	12.8	5.8	✉
SDRH12565	2.2-330	0.95-6.2	12.8	12.8	6.8	✉
SDRH12575	1.2-330	1.0-8.2	12.8	12.8	7.8	✉
SDRH1508	10-6800	0.038-5.5	14.8	14.8	8.0	✉
SDRH1510	4.7-150	2.5-8.5	15.3	11.8	10.8	✉
SDRH2D11	1.5-22	0.25-0.90	3.2	3.2	1.2	✉
SDRH2D18	2.2-47	0.20-0.85	3.2	3.2	2.0	✉
SDRH3818	1.0-150	0.12-1.8	3.85	3.85	1.8	✉
SDRH3D16	1.0-47	0.26-1.89	4.0	4.0	1.9	✉
SDRH4D18	1.0-390	0.11-1.72	5.0	5.0	2.0	✉
SDRH4D28	1.0-180	0.22-2.56	5.0	5.0	3.1	✉
SDRH5018	1.2-47	0.33-1.8	5.2	5.2	1.8	✉
SDRH5020	1.2-470	0.18-2.18	5.2	5.2	2.0	✉
SDRH5028	1.0-220	0.2-4.0	5.2	5.2	2.8	✉
SDRH5D18	1.0-100	0.36-3.86	6.0	6.0	2.2	✉
SDRH5D28	2.5-100	0.42-2.6	6.0	6.0	3.2	✉
SDRH6025	1.0-100	0.33-2.7	6.3	6.3	2.8	✉
SDRH6028	4.7-100	0.42-1.6	6.3	6.3	3.1	✉
SDRH6D28	3.0-100	0.54-3.0	7.0	7.0	3.2	✉
SDRH6D38	3.3-100	0.58-3.2	7.0	7.0	4.2	✉
SDRH7028	3.3-47	0.54-1.6	7.3	7.3	3.2	✉
SDRH7030	3.3-100	0.35-1.8	7.3	7.3	3.4	✉
SDRH7032	3.3-1000	0.13-1.9	7.3	7.3	3.8	✉
SDRH7045	3.3-470	0.31-2.2	7.3	7.3	4.8	✉
SDRH8D28	2.5-680	0.78-5.4	8.3	8.3	3.0	✉
SDRH8D43	2.0-100	0.9-6.4	8.3	8.3	4.5	✉

17. خانواده SDRS

سلف های حفاظ شده از قدرت سطح

ویژگی ها:

· پین پای کوچک

· Flat-Top برای انتخاب و مکان

· ساختار محافظ

· دمای عملیاتی: -40 درجه تا درجه {1}} درجه

· دمای ذخیره سازی: -40 درجه تا درجه {1}}

برنامه:

منبع تغذیه برای VTR.

تجهیزات OA.

· تلویزیون های ال سی دی.

· رایانه های شخصی نوت بوک.

تجهیزات ارتباطی قابل حمل.

· مبدل های DC/DC و غیره.

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
SDRS0603	10-820	0.42-1.0	6.2	5.6	3.2	✉
SDRS0704	10-820	0.33-1.65	7.8	7.0	4.5	✉
SDRS1005	10-820	0.33-2.06	10.0	9.0	5.0	✉
SDRS1205	10-820	0.36-2.65	12.6	11.6	5.4	✉

18. خانواده SDR-T

سدهای قدرت سطح حرکات مغناطیسی

ویژگی ها:

· مقاومت در برابر DC کم

· جریان بزرگ

· قدرت مکانیکی عالی

· قابلیت اطمینان بالا و لحیم کاری عالی

· مشخصات کم و مربع

· مقاومت در برابر حرارت زیاد

برنامه ها:

· VCRS ، نوت بوک ، مبدل های DC/DC

· دوربین های دیجیتال ویدئویی

· سیستم ارتباطی

· تأمین کننده برق سیستم های خودرو

تلویزیون PDP LCD

· درایوهای دیسک سخت ، Topset ، XDSL

· سیستم های شبکه

· تجهیزات محیطی رایانه

سریال در این خانواده

مجموعه محصولات	L(µH)	تست freq (khz)	DCR Max (ω)	IDC Max (A)	PDF
SDR0703T	1.0-1000	100	0.02-6.2	0.15-3.6	✉
SDR0704T	10-1000	100	0.12-6.22	0.17-1.5	✉
SDR1030T	2.7-1000	0.796-7.96	0.028-4.7	0.2-3.0	✉
SDR1045T	2.7-1000	0.252-7.96	0.026-4.7	0.38-4.8	✉
SDR1305T	2.5-1000	0.252-7.96	0.0098-2.35	0.46-7.2	✉
SDR1308T	10-1200	0.252-2.52	0.036-1.92	0.38-4.05	✉
SDR7030T	1.0-1000	0.796-7.96	0.022-6.2	0.15-3.0	✉
SDR7045T	1.0-1000	0.252-7.96	0.022-4.0	0.22-3.8	✉

19. خانواده SPI

سلف های قدرت سطح

ویژگی ها:

· پایه سرامیکی/فریت/پلاستیک اختیاری

· طراحی فرکانس بالا

· مقادیر عالی Q

· SRF عالی

· ثبات حرارتی عالی

· کمبود مشخصات

· چاپ پا کوچک

برنامه ها:

· مودم ها

· رادیوهای تلفن همراه

· تلفن های بی سیم

· سیستم های موقعیت یابی جهانی

تجهیزات ارتباطی بی سیم

· سیستم شبکه ، فیلتر XDSL

· محصولات رایانه ای و لوازم جانبی

سریال در این خانواده

مجموعه محصولات	L(µH)	DCR Max (ω)	IDC Max (A)	PDF
spi0402t	1.0-1000	0.05-12	0.1-2.9	✉
spi0605hc	0.47-100	0.0097-1.109	0.47-6.0	✉
spi0802t	10-1000	0.09-7.0	0.1-2.4	✉
spi0804t	1.0-1000	0.009-3.0	0.3-9.0	✉
spi0810t	10-1000	0.033-2.0	0.80-8.0	✉
SPI1006HC	0.47-100	0.0049-0.2707	0.95-11.4	✉
SPI1306HC	0.47-100	1.4-16.0	1.4-16.0	✉
spi1306t	1.0-1000	0.011-1.8	1.0-20.0	✉
spi1608hc	0.47-100	0.0019-0.17	3.6-51.7	✉

20. خانواده spi-s

سلف های قدرت سطح حامل

ویژگی ها:

· جریان زیاد

· سپر مغناطیسی

· چاپ بسیار کوچک پا

· Flat-Top برای انتخاب و مکان

برنامه ها:

· ایده آل برای نخل و لپ تاپ

· مبدل های DC-DC

· حافظه فلش PDA

· مبدل های قدم ، قدم به پایین

· دمای عملیاتی: -40 درجه تا درجه {1}} درجه

· دمای ذخیره سازی: -40 درجه تا درجه {1}}

سریال در این خانواده

مجموعه محصولات	القاء (μH)	IDC (الف)	طول (میلی متر)	عرض (میلی متر)	قد (میلی متر)	PDF
spi0402s	1.0-10000	0.02-3.0	6.6	4.45	2.92	✉
spi0802s	1.5-470	0.2-4.0	12.7	10.1	2.7	✉
spi0804s	1.0-47	0.8-5.0	12.95	9.4	5.08	✉
SPI1306s	10-100	0.53-3.9	18.54	15.24	7.62	✉

21.خانواده SMB

سلف قدرت SMT جریان بالا

سری SMB از سلف های قدرت محافظ با جریان بالا دارای مقاومت در برابر زیر-Milliohm DC و کنترل جریان بسیار بالا است. تحمل مغناطیسی و تحمل DCR محکم باعث می شود آنها برای تنظیم کننده های چند فاز VRM/VRD/EVRD و مدارهای سنجش جریان کم ولتاژ ایده آل باشند.

ویژگی ها:

· مواد اصلی فریت

· ساخت و ساز محافظت شده

· دمای عملیاتی: -40 درجه تا درجه {1}} درجه

· تحمل DCR محکم برای مدارهای سنجش جریان مبتنی بر سلف-DCR

· سه نسخه برای بهره وری بهینه و دقت

· ساخت فریت برای Flat L در مقابل I با جریان زیاد

· محافظ مغناطیسی بسته بندی با چگالی بالا را امکان پذیر می کند

· ایده آل برای تنظیم کننده های چند فاز VRM/VRD/EVRD

برنامه ها:

· سرورها

· تنظیم کننده های چند فاز و vcore

· تنظیم کننده نوت بوک

· سیستم های انرژی باتری

· کارتهای گرافیکی

سریال در این خانواده

مجموعه محصولات	ocl (nh) +10 ٪	DCR Max (MΩ)	IDC Max (A)	PDF
SMB0808B	300-1000	0.8	15-60	✉
SMB1007B	330-1600	0.81	12-65	✉
سری SMB	-	0.6-1.0	14-17	✉
