القاگرهای قدرت کلاس-Dانتخاب گسترده ای از سلف های دوگانه و سلف های فیلتر قدرت حلقوی برای استفاده در تقویت کننده های کلاس-D ارائه می دهد. این تقویت‌کننده‌ها عمر باتری را در برنامه‌های صوتی{2}}دی سی، مانند سیستم‌های صوتی خودرو، افزایش می‌دهند. سلف های دوگانه و سلف های فیلتر قدرت حلقوی برای اعوجاج کم و کیفیت صدای بالا طراحی شده اند. سلف های دوگانه به طور قابل توجهی عملکرد فیلترهای LC خروجی کلاس-D را بهبود می بخشند و برای صرفه جویی در فضای حیاتی برد در یک بسته محافظ قرار می گیرند. این سلف ها دارای واجد شرایط AEC{7}}Q200 درجه 1، مطابق با RoHS، و مطابق با REACH هستند.
| خانواده های محصول | 1.DEP | 2.HDA | 3.HDE |

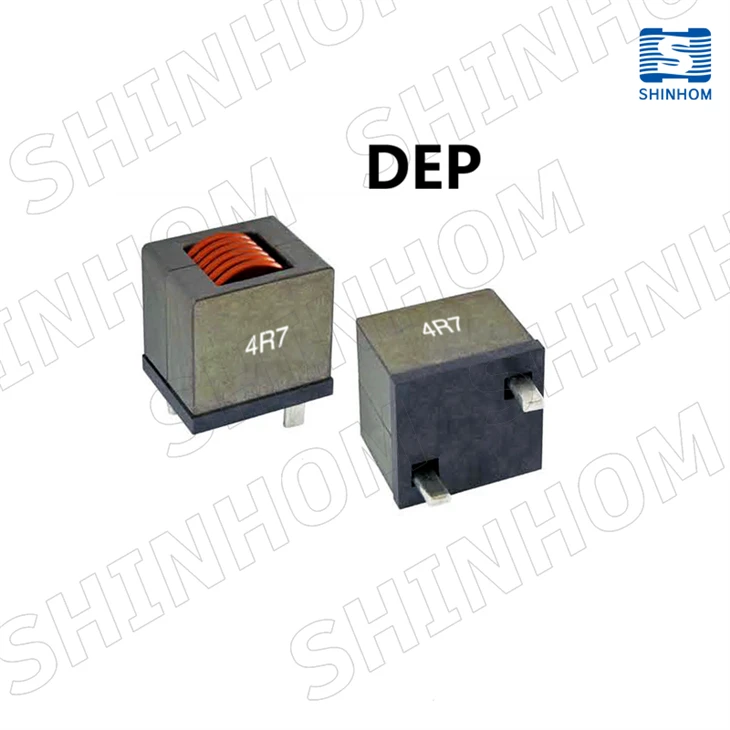

1.DEP Family
جریان بالا از طریق-سلف سوراخ
ویژگی ها:
- عملکرد دمای بالا تا180 درجه
- DCR کم برای کاهش تلفات و افزایش حرارت کمتر
- هسته آلیاژ آهن پودری برای عملکرد جریان بالا
- اشباع نرم برای اندوکتانس پایدار تحت بایاس DC
- گزینه های ترمینال انعطاف پذیر برای چندین روش نصب
- طرح های سفارشی موجود است
برنامه های کاربردی:
- مبدل های DC/DC با جریان بالا و دمای بالا
- اینورترهای سرکوب کننده نویز موتور و سوئیچینگ با جریان بالا
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) ± 20% | DCR(mΩ) | SRF (MHz) |
جریان درجه حرارت Irms (A) |
جریان اشباع ایسات 1 (الف) |
جریان اشباع Isat 2 (A) |
|
| DEP2520 | 1.2-10 | 0.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | |
| DEP3231 | 6.2-30 | 0.55-2.45 | - | 30-68 | 47-100 | - | ✉ |

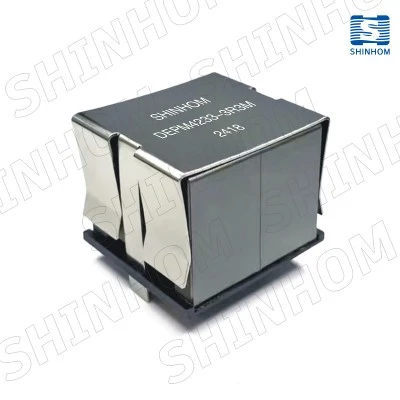

| DEPM4233 | 3.3-470 | 0.75-11.55 | 3.6-27.7 | 17.5-44 | 3-92 | 3.6-95 | ✉ |

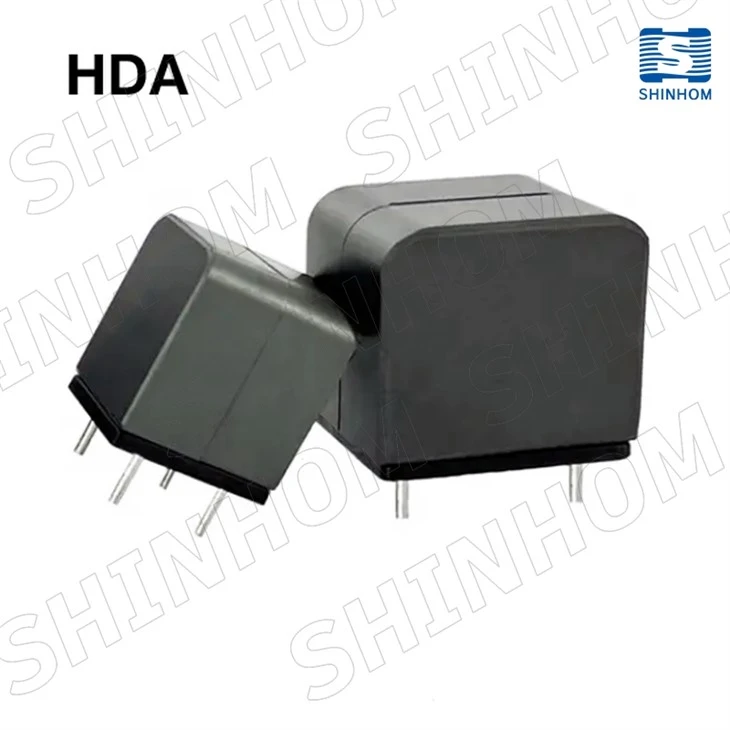

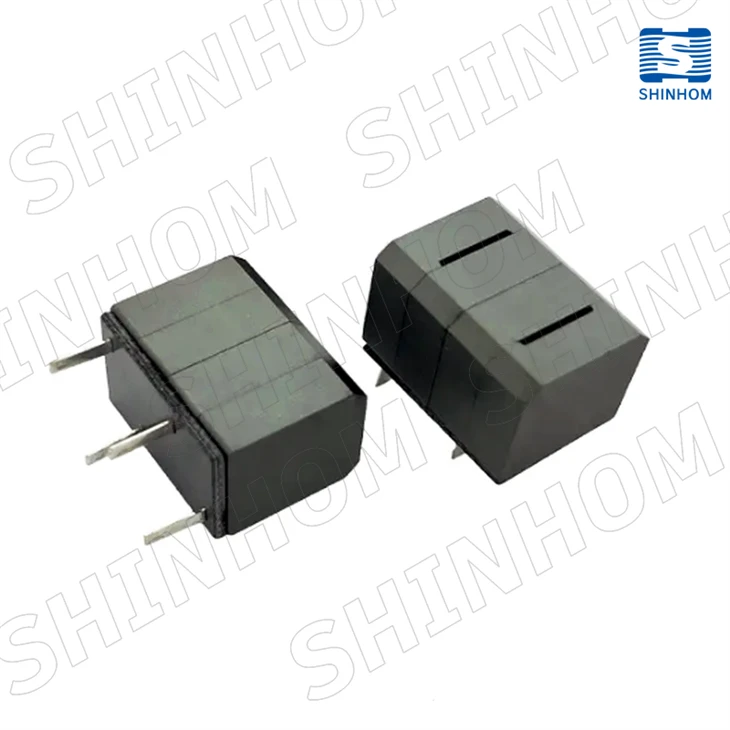

2.HDA Family
سلف قدرت برای تقویت کننده دیجیتال
ویژگی ها:
- نویز کم تشعشع با ساختار محافظ مغناطیسی
- جریان فوق العاده بالا، مقاومت کم
- طراحی بهینه صدای با کیفیت بالا و اعوجاج کم را درک می کند
- دمای کارکرد: -40 درجه تا +130 درجه (شامل دما. افزایش ۴۰ درجه)
- دمای ذخیره سازی: -25 درجه تا +85 درجه
- همه محصولات مطابق با RoHS- هستند
برنامه های کاربردی:
- مناسب به عنوان چوک آمپر دیجیتال. صدای خودرو، تلویزیون LCD و PDP، سینمای خانگی 5.1ch و غیره
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) ± 20% | حداکثر DCR (mΩ) | Isat Max (A) | Irms Max (A) | D(mm) | |
| HDA1010 | 10-15 | 18-23 | 4.3-7.5 | 4.0-5.5 | 0.4-1.2 | ✉ |
| HDA1010AG | 10-33 | 20.5 | 2.0-7.5 | 4.5 | 0.6 | ✉ |
| HDA1315B | 10-33 | 5.6-16 | 3.8-7.0 | 5.5-8.5 | 0.33-0.5 | ✉ |
| HDA1315E | 10-33 | 10-12 | 3.5-11.0 | 7.0-7.5 | - | ✉ |
| HDA1416A | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1416B | 10-47 | 6.5-20 | 6.0-9.0 | 5.0-8.0 | 1.8 | ✉ |
| HDA1416C | 10-27 | 12-20 | 9.0-15.0 | 5.0-7.0 | 1.8 | ✉ |
| HDA1416D | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1516 | 10-33 | 11-22 | 5.5-11.0 | 4.5-7.0 | 0.6-0.8 | ✉ |
| HDA1521A | 10-33 | 11-33 | 8.5-14.0 | 5.0-7.7 | 0.7-0.9 | ✉ |
| HDA1719 | 10-47 | 7.0-34 | 8.0-22.0 | 5.0-12.0 | - | ✉ |
| HDA1931A | 10-33 | 4.0-8.2 | 25.0-50.0 | 10.0-18.0 | - | ✉ |
| HDA2023A | 10-33 | 8.0 | 12-36 | 10-12 | - | ✉ |
| HDA2023B | 10-33 | 8.3-12.0 | 11.0-31.5 | 8.0-9.1 | 1.1-1.2 | ✉ |
| HDA3718H | 10-33 | - | - | - | 1.8-2.4 | ✉ |
| HDAS0910 | 10-22 | 22-52 | 3.2-5.0 | 2.5-3.9 | - | ✉ |
| HDAS1013 | 3.3-22 | 11-38 | 4.3-12 | 3-5.1 | - | ✉ |
| HDAS1313 | 4.7-22 | 5.4-21.5 | 7.0-17.0 | 5.2-11.6 | - | ✉ |

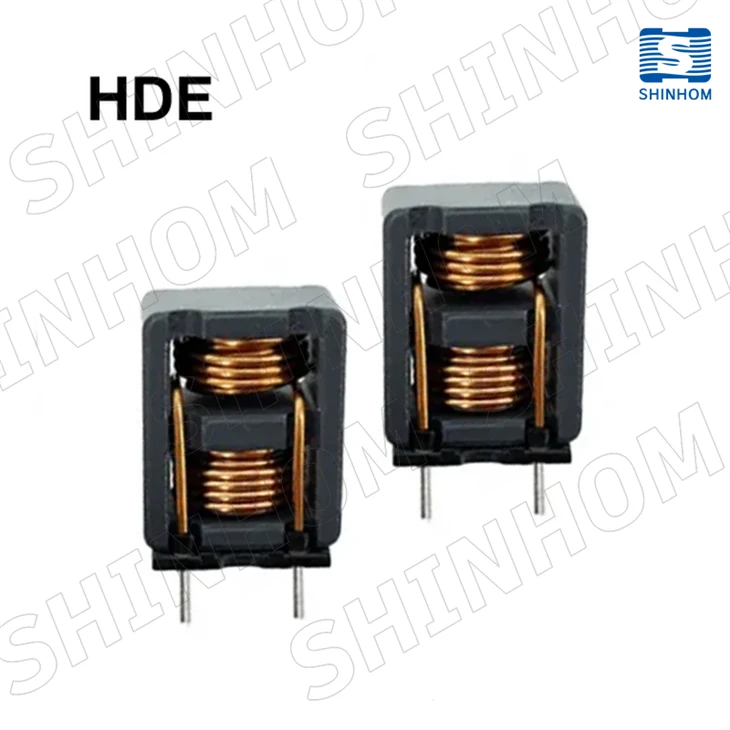

3.HDE Family
سلف قدرت برای تقویت‌کننده کلاس{0}D
ویژگی ها:
- جوش پذیری عالی و مقاوم
- نویز کم تشعشع توسط ساختار محافظ مغناطیسی ویژه
- مقاومت کم، جریان بالا
- محدوده فرکانس وسیع
- طراحی بهینه صدای با کیفیت بالا و اعوجاج کم را درک می کند
- دمای عملیاتی و دمای ذخیره سازی: -25 درجه ~ 105 درجه
برنامه های کاربردی:
- مناسب به عنوان آمپر دیجیتال خفه کننده، صدای ماشین، تلویزیون LCD و PDP، سینمای خانگی 5.1ch و غیره.
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) ± 20% | درجه حرارت جریان DC آمپر IDC(A) | جریان اشباع Isat(A) | نوع DCR (mΩ) | حداکثر DCR (mΩ) | D(mm) | |
| HDE1219/1623 | 10-22 | 2.4-6.4 | 5.0-15.0 | 9.0-45.4 | 12-60 | 0.65-0.9 | ✉ |
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که از فناوری های مغناطیسی در ما ادغام یا استفاده می کنند.القاگرهای قدرت کلاس-Dمحصولات
