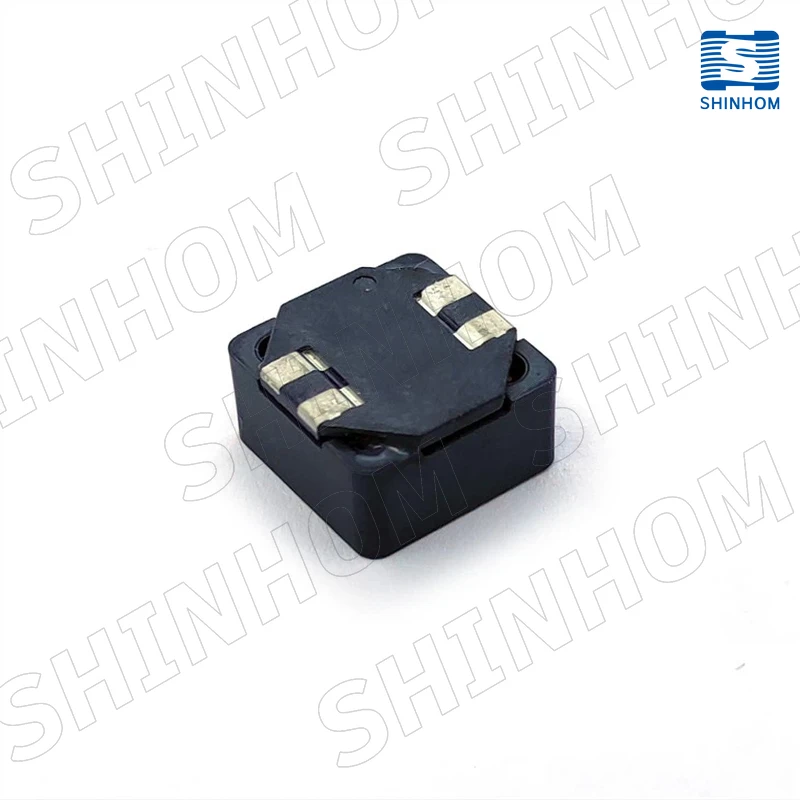

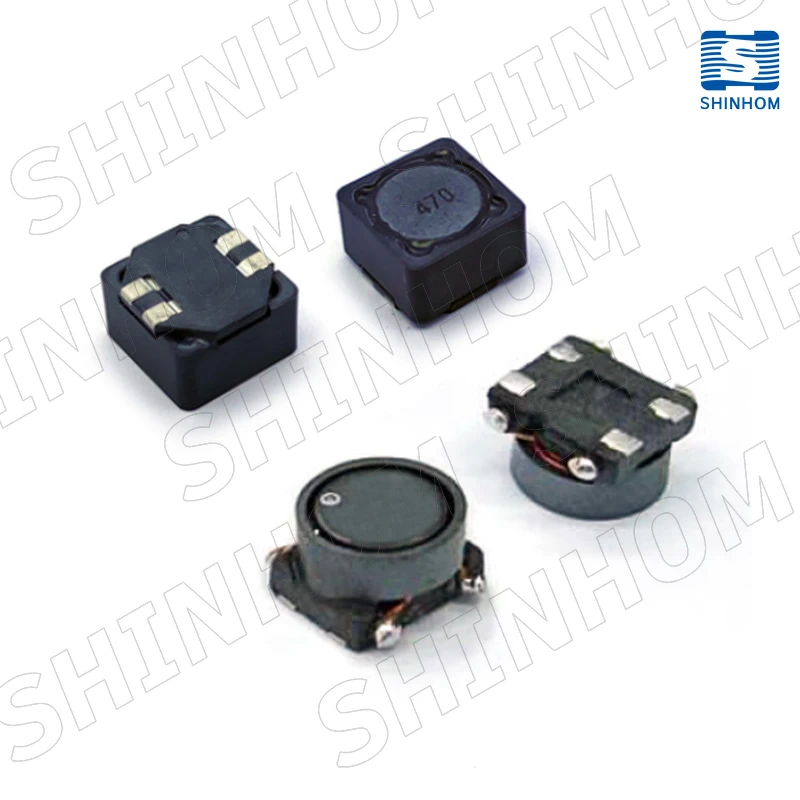

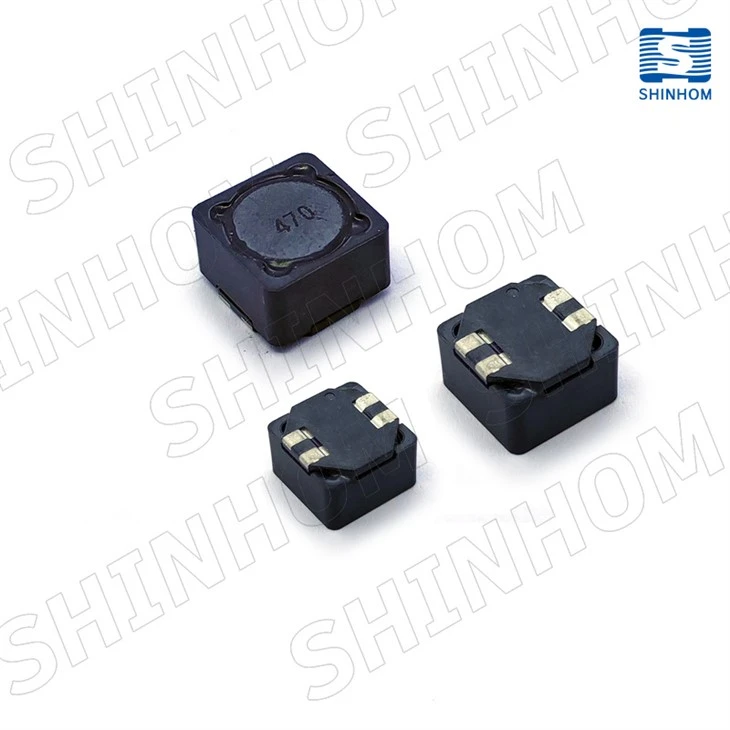

سلف جفت شده SMD

1. سلف قدرت قالب گیری یکپارچه با استفاده از مواد مغناطیسی فلزی. نوع سپر مغناطیسی و نویز کم.

2. دستیابی به جریان بزرگ، Rdc کم، و فشردگی.

3. عملکرد خوب در محیط های با دمای بالا با ویژگی های روی هم قرار گرفتن DC خوب.

4. بدون هالوژن، سازگار با RoHS.

5. دمای عملیاتی: -40 درجه تا +125 درجه.

سلف جفت شده SMD

یک سلف کوپل شده به القای کوپل شده گفته می شود که در آن اتصال دو سیم پیچ یا سلف توسط القای الکترومغناطیسی انجام می شود. هر بار که یک جریان متناوب از سیم پیچ اولیه عبور می کند، سیم پیچ یک میدان مغناطیسی متصل به سیم پیچ ثانویه ایجاد می کند و ولتاژی را در سیم پیچ القا می کند. پدیده ولتاژ القایی از یک سلف به سلف دیگر را اندوکتانس متقابل می گویند.

سلف های کوپلینگ برای کاربردهای مختلف طراحی شده اند. این سلف های جفت شده فشرده جریان اشباع بالایی دارند. ماژول را می توان به عنوان یک سلف کوپلینگ در یک توپولوژی مبدل DC/DC غیر ایزوله یا به عنوان یک ترانسفورماتور در مبدل فلای بک استفاده کرد. آنها همچنین می توانند به عنوان سلف حالت معمول در خطوط برق استفاده شوند. سلف های کوپلینگ SHINHOM دارای ضرایب جفت تا 99٪ هستند. طراحی فشرده و در عین حال قوی، ولتاژ ایزوله عملکردی تا 500 ولت را بین دو سیم پیچ فراهم می کند.

خانواده SDRH-D✉

سیم پیچ دوگانه، سلف های محافظ

ویژگی:

کوپلینگ محکم 2 سیم پیچ

اتصال جوش لیزری

مکانیکی و حرارتی عالی

نیرومندی

استفاده انعطاف پذیر

ترانسفورماتور 1:1

دو سلف منفرد به صورت سری یا موازی

برنامه های کاربردی:

به عنوان یک ترانسفورماتور: SEPIC، flyback

به عنوان یک سلف: باک، تقویت کننده، سلف جفت شده

مبدل های DC-DC

سلف VRM برای منابع تغذیه CPU و DDR

چوک های فیلتر ورودی و خروجی

به طور گسترده در مبدل باک، لپ تاپ، نمایشگر،

تجهیزات ارتباطی شبکه و غیره

سریال های این خانواده

سری محصولات	L(µH)	حداکثر DCR (Ω)	IDC (A)	.PDF
SDRH0703D	0.33-1000	0.0074-17.36	0.13-7.18	✉
SDRH0704D	0.33-1000	0.074-15.6	0.135-3.1	✉
SDRH1048D	1.54-220	0.019-0.84	0.62-2.4	✉
SDRH1205D	0.47-1000	0.0018-6.76	0.35-16.5	✉
SDRH1207D	0.47-1000	0.00195-6.64	0.307-8.94	✉
SDRH1260D	2.64-1000	0.02-3.06	0.34-3.60	✉
SDRH1278D	4.7-1000	0.04-2.87	0.37-16.36	✉
SDRH1514D	2-1000	0.012-1.25	0.66-6.0	✉
SDRH1583D	8.0-1000	0.031-2.4	0.42-3.68	✉
SDRH1614D	22-1000	0.036-0.786	0.78-10.2	✉
SDRH3015D	0.39-330	0.071-27.7	0.07-3.4	✉
SDRH4012D	0.33-330	0.042-17.0	0.10-5.6	✉
SDRH5010D	0.68-220	0.07-15.2	0.11-2.8	✉
SDRH5030D	0.57-1000	0.031-16.5	0.10-6.03	✉

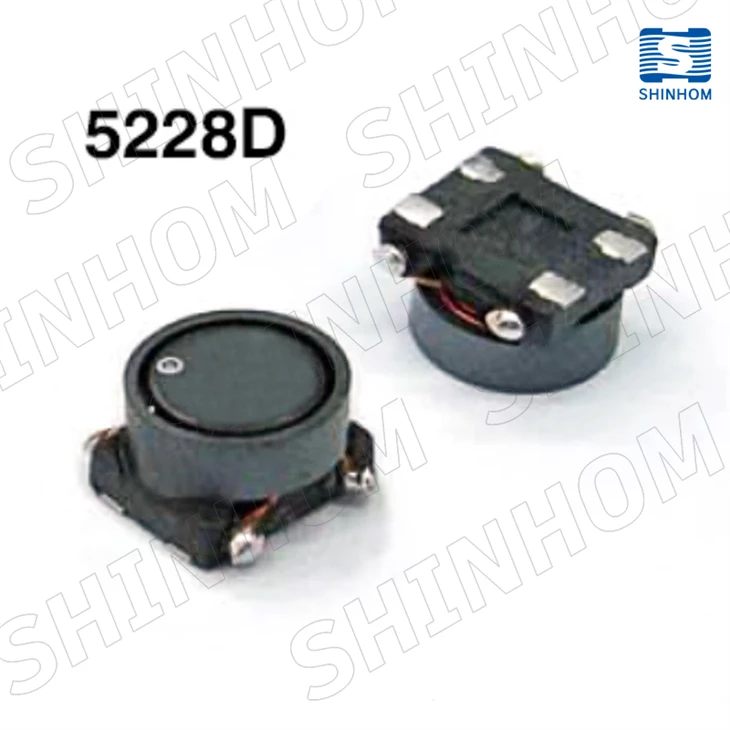

SDRH5228D	10-220	0.3-6.1	0.14-1.4	✉
SDRH6235D	6.8-2000	0.12-16.0	0.08-3.12	✉
SDRH7342D	2.0-1000	0.033-7.8	0.14-2.17	✉
SF1812S	1.0-47	0.2-2.66	0.4-2.4	✉
