یک سلف کوپل شده به القای کوپل شده گفته می شود که در آن اتصال دو سیم پیچ یا سلف توسط القای الکترومغناطیسی انجام می شود. هر بار که یک جریان متناوب از سیم پیچ اولیه عبور می کند، سیم پیچ یک میدان مغناطیسی متصل به سیم پیچ ثانویه ایجاد می کند و ولتاژی را در سیم پیچ القا می کند. پدیده ولتاژ القایی از یک سلف به سلف دیگر را اندوکتانس متقابل می گویند.
سلف های کوپلینگ برای کاربردهای مختلف طراحی شده اند. این سلف های جفت شده فشرده جریان اشباع بالایی دارند. ماژول را می توان به عنوان یک سلف کوپلینگ در یک توپولوژی مبدل DC/DC غیر ایزوله یا به عنوان یک ترانسفورماتور در مبدل فلای بک استفاده کرد. آنها همچنین می توانند به عنوان سلف حالت معمول در خطوط برق استفاده شوند. سلف های کوپلینگ SHINHOM دارای ضرایب جفت تا 99٪ هستند. طراحی فشرده و در عین حال قوی، ولتاژ ایزوله عملکردی تا 500 ولت را بین دو سیم پیچ فراهم می کند.
| خانواده های محصول | اندوکتانس (µH) | IDC (mA) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| اییسم | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| ال پی ان | 0.1-400 | 0.32-80A | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| LTM می باشد | 0.1-1000 | 100-3000 | 79.53-81.3 | 3.96-5.2 | - | ✉ |

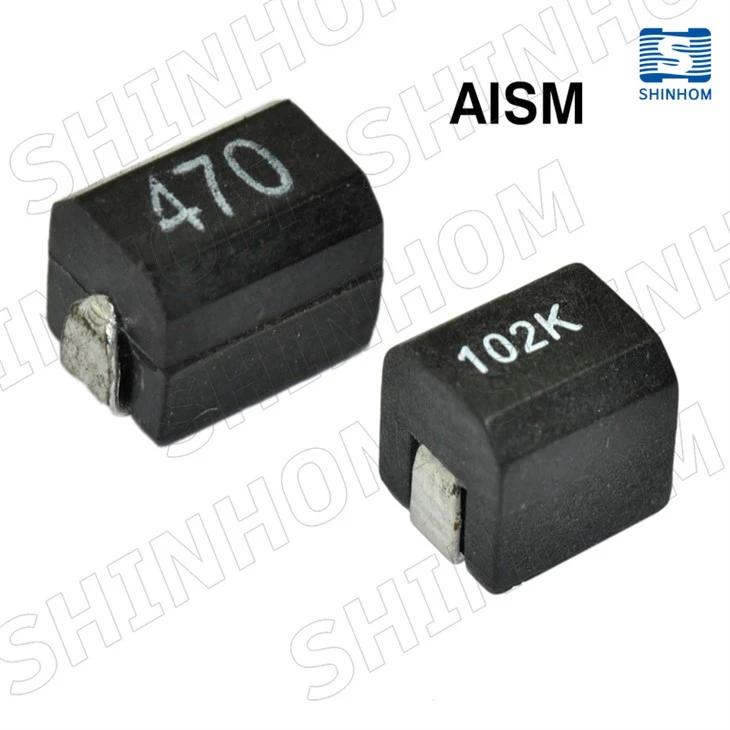

سلف تراشه زخم سطحی
القاگر تراشههای قالبگیری شده با سطح جریان بالا
امکانات:
مشخصات کم
قابلیت اطمینان بالا
ساخت و ساز قالبی
لحیم کاری عالی
رزین قالبی مقاوم در برابر حرارت
مقاومت مکانیکی عالی
بدون سرب شکایت RoHS دارند
سایز 1008 / 1210 / 1812 / 2220
برنامه های کاربردی:
دستگاه های ویدئویی
دوربین های ویدئویی
سیستم ارتباطات
سیستم های خودروسازی
تلویزیون های LCD/PDP
درایوهای دیسک سخت
سیستم های شبکه
تجهیزات جانبی کامپیوتر
اطلاعات فنی:
تست: (معادل قابل قبول) داکتانس:HP4285A،RDC:QuadTech 1880 Milliohmmeter،Q:HP4342A،SRF:HP4291A
IDC Max: تعیین میشود زمانی که جریان DC روی هم 10 درصد نسبت به مقدار اولیه آن کاهش مییابد
روش های لحیم کاری: موج، فاز بخار، مادون قرمز
مقاومت در برابر حرارت لحیم کاری: 260 درجه به مدت 10 ثانیه
مقاومت حلال: مطابق با MIL-STD-202E
علامت گذاری: lnductance & Tolerance
دمای عملیاتی: -40 درجه تا +105 درجه
دمای ذخیره سازی: -40 درجه تا +105 درجه
سریال های این خانواده
سلف قدرت محافظ SMD، کویل های SMD با قابلیت اطمینان بالا
امکانات:
سلف قدرت محافظ مغناطیسی سلف تراشه قدرت SMD محافظ
برای جریان بالا تا 50 آمپر و DCR بسیار کم Reflow و لحیم کاری دستی
در دسترس هستند فیله های لحیم کاری خوب و ویژگی از آسیب در حین جریان مجدد لحیم کاری جلوگیری می کند
برنامه های کاربردی:
کامپیوتر نوت بوک
تجهیزات برق باتری
مبدل DC/DC
دوربین دیجیتال و اسکنر CD-ROM/DVD و PDA
· محدوده دمای عملیاتی -55 درجه تا +125 درجه
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
کویل های RF بدون محافظ قالب گیری شده
ویژگی ها:
ساخت سیم پیچ
قابلیت اطمینان بالا
سلف های ثابت سرب محوری
پلی پروپیلن قالبی
دمای کاری: -55 درجه تا +85 درجه
{{0}}~0.68uH: هسته پلاستیکی ترموست
0.68~1000uH: هسته فریت
برنامه های کاربردی:
VCR ها، مبدل های AC/DC DC/DC
دوربین های فیلمبرداری
سیستم های ارتباطی
سیستم های خودرویی
تلویزیون های کریستال مایع
تامین کنندگان برق
سیستم های شبکه
تجهیزات جانبی کامپیوتر
سریال های این خانواده
| سری محصولات | L(µH) | SRF (MHz) | حداکثر DCR (Ω) | IDC حداکثر (mA٪ ef٪ bc٪ 89 | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که فناوری های مغناطیسی را در ما ادغام یا استفاده می کنند.سلف های قالبیمحصولات
