سلف محافظبرای محافظت از سیم، حلقه و سیم پیچ در برابر تأثیر میدان مغناطیسی خارجی، تضعیف اثر تداخل میدان الکترومغناطیسی تولید شده توسط مدار بر روی سایر اجزا و به حداقل رساندن EMI طراحی شده است. در حالی که اندازه کوچک را با DCR کم و جریان بالا متعادل می کند. سلف محافظ معمولاً از محافظ مغناطیسی یا محافظ الکترومغناطیسی استفاده می شود.
ویژگی های اندوکتانس محافظ
1. صورت انتهایی الکترود ویژه با روکش طلا، جوش قابل اعتماد، سطح صاف نصب آسان.
2. طراحی مدار مغناطیسی بسته، با نشت مغناطیسی کم، مقاومت DC کم، کوتاه و نازک، و غیره.
3. مشخصات ظاهری: اندوکتانس شکل-قدرت بسته. فرم سیم پیچ - نوع تک لایه محکم زخمی. خواص نفوذپذیری مغناطیسی - هسته فریت؛ شکل هسته - شکل I. فرکانس عملیاتی - فرکانس بالا؛ حالت نصب - نوع پچ؛ مواد اسکلت - باکلیت؛
4. ساختار مدار مغناطیسی بسته طراحی مسطح، سبک و نازک، جریان بزرگ و امپدانس DC کم.
کاربردهای سلف محافظ
تلویزیون LCD;لپ تاپ;TFT-LCD; دوربین دیجیتال، MP3، MP4; کارت گرافیک کامپیوتر VGA; تلفن همراه، تجهیزات ارتباطی کوچک؛ PDA، CATV، VCR، درایور LCD. دی وی دی قابل حمل، ماژول برق DC/DC، اینورتر DC/AC. انواع تجهیزات اداری و ابزار آلات و غیره
| خانواده های محصول | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| ال جیاس | 10-47 | 3.5-15 | 13.5-18 | 13.5-18 | 22-32 | ✉ |
| SDRH ( SDRH ) | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| ال پی ای | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| ال پی ان | 0.1-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| Lps | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |

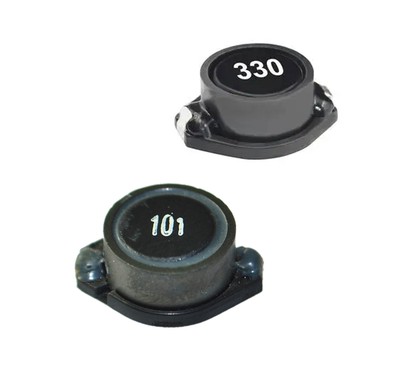

| اسپی-اس | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |

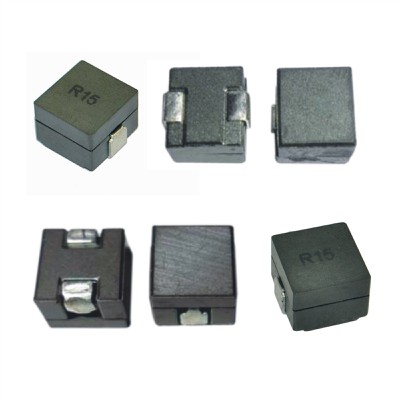

| HCB در | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| SDRS ( SDRS ) | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |

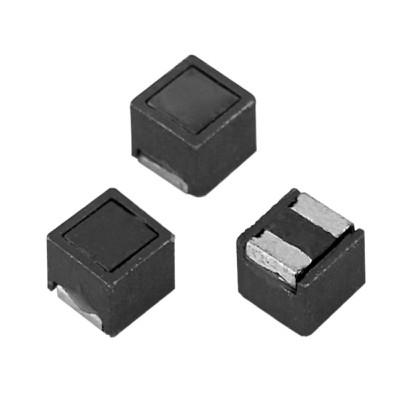

| LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |

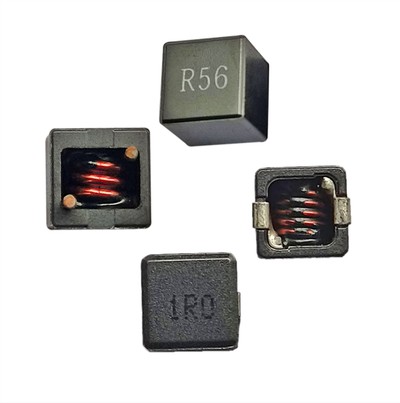

| منابع انسانی | 0.22-10 | 1.54-45 | 8.4-13 | 7.9-12 | 7-10 | |
| مقر | 0.15-2.5 | 14-40 | 10.54-15 | 7.5-11 | 11.2-12.4 | ✉ |
| Hsm | 0.22-10 | 7.0-27 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
| ش | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |

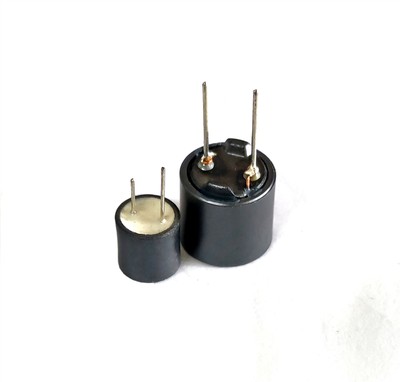

سلف قدرت سرب دار، سلف شیب هسته فریت با کیس فریت
یک سپر مغناطیسی در قسمت بیرونی سلف محافظ وجود دارد،
که اثر ضد EMI خوبی دارد، الکترومغناطیسی را کاهش می دهد
تداخل القاگر با دنیای خارج و تضعیف آن
اثر تداخل میدان الکترومغناطیسی تولید شده توسط
مدار روی اجزای دیگر
سلف قدرت ساختمانی با محافظ مغناطیسی
سلف قدرت رزین قالب گیری مقاوم در برابر حرارت
سلف قدرت محافظ با DCR کم و جریان زیاد
محدوده دمای عملیاتی: -40 ~ 125 درجه
برنامه های کاربردی:
VCR ها، مبدل های AC/DC DC/DC
دوربین های فیلمبرداری
سیستم های ارتباطی
سیستم های خودرویی
تلویزیون های کریستال مایع
تامین کنندگان برق
سیستم های شبکه
تجهیزات جانبی کامپیوتر
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| LGS1213B | 10-47 | 4.5-10 | 13.5 | 13.5 | 22 | ✉ |
| LGS1218B | 10-47 | 4.5-10 | 13.5 | 13.5 | 27 | ✉ |
| LGS1619 | 10-47 | 3.5-10 | 16.5 | 16.5 | 25 | ✉ |
| LGS1622 | 10-47 | 5-12 | 16.5 | 16.5 | 29 | ✉ |
| LGS1622B | 10-47 | 8-15 | 18 | 18 | 32 | ✉ |

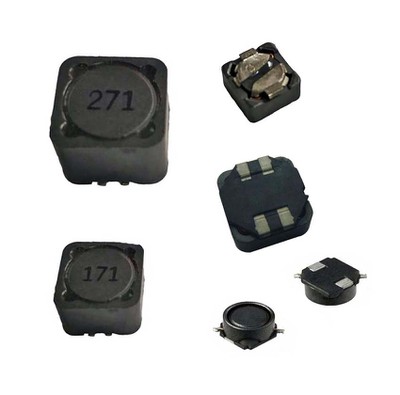

سلف های برق SMD، سیم پیچ قدرت محافظ محافظ
استحکام مکانیکی و حرارتی سلف قدرت سری SDRH
پایداری برای تحمل تغییرات دما به اندازه کافی خوب است
لحیم کاری مجدد و نیروی خارجی مینی سایز هستش
ذخیره انرژی بالا و مقاومت کم خود را به یک سلف ایده آل تبدیل می کند
هنگام استفاده در سوئیچ های PDA، DC/DC.
برای کار در شرایط فعلی مناسب باشد.
·دمای کاری: -40 درجه تا +105 درجه
·دمای ذخیره سازی: -40 درجه تا +105 درجه
برنامه های کاربردی:
دوربین های دیجیتال ویدئویی
سیستم ارتباطات
تامین کننده برق سیستم های خودرو
تلویزیون های LCD PDP
هارد دیسک، تاپ ست، XDSL
سیستم های شبکه
تجهیزات جانبی کامپیوتر
سریال های این خانواده
| سری محصولات | L(µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| SDRH0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| SDRH0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| SDRH0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| SDRH0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| SDRH103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| SDRH104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| SDRH12 (SDRH12) | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH2D11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| SDRH2D18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| SDRH3D16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| SDRH4D18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| SDRH4D28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| SDRH5D18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| SDRH5D28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| SDRH6D28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| SDRH6D38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| SDRH8D28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| SDRH8D43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |

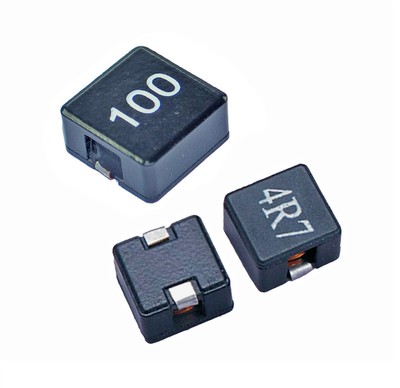

سلف های قدرت جریان بالا هسته فریت SMD
امکانات:
· ظرفیت حمل جریان بالا
· از دست دادن هسته کم
· مواد هسته فریت
· دمای کارکرد: -40 درجه تا +125 درجه (محیط به علاوه افزایش خود دما)
· دمای ذخیره سازی: -40 درجه تا +125 درجه
برنامه های کاربردی:
· لوازم الکترونیکی قابل حمل
· سرورها و ایستگاه های کاری
· شبکه های داده و سیستم های ذخیره سازی
· نوت بوک و کامپیوترهای رومیزی
· کارت های گرافیک و سیستم های برق باتری
· رگلاتورهای چند فازی
· ماژول تنظیم کننده ولتاژ (VRM)
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |

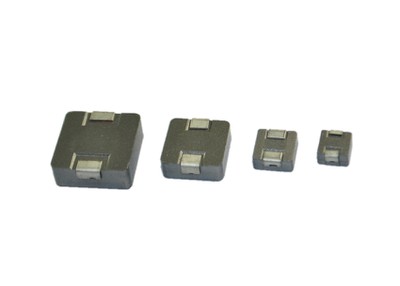

سلف قدرت محافظ SMD، کویل های SMD با قابلیت اطمینان بالا
امکانات:
سلف قدرت محافظ مغناطیسی سلف تراشه قدرت SMD محافظ
برای جریان بالا تا 50 آمپر و DCR بسیار کم Reflow و لحیم کاری دستی
در دسترس هستند فیله های لحیم کاری خوب و ویژگی از آسیب در حین جریان مجدد لحیم کاری جلوگیری می کند
برنامه های کاربردی:
کامپیوتر نوت بوک
تجهیزات برق باتری
مبدل DC/DC
دوربین دیجیتال و اسکنر CD-ROM/DVD و PDA
· محدوده دمای عملیاتی -55 درجه تا +125 درجه
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |

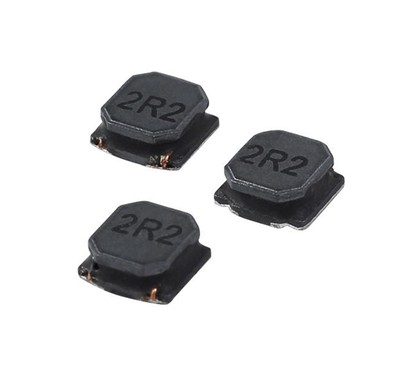

SMD محافظ مغناطیسی توسط سلف پودر مغناطیسی برای خط برق
امکانات:
· مغناطیسی توسط قالب گیری پودر مغناطیسی محافظت می شود
· استفاده عمومی برای خط مبدل DC به DC قابل حمل.
·سپر مغناطیسی بالا ساخت و ساز باید وضوح بالا برای حفاظت EMC واقعی.
· برای نصب خودکار در نوار و بسته بندی واقعی موجود است.
· محصولات حاوی سرب نیستند و از لحیم کاری بدون سرب پشتیبانی می کنند.
برنامه های کاربردی:
· تلفن های همراه، DVC، DSC، PDA، نمایشگر LCD، HDD و غیره
·دمای عملیاتی:-40 درجه ~ +125 درجه (شامل گرمای خود تولید شده)
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC(A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
القاگرهای برق محافظ سطحی
امکانات:
· جریان بالا
· محافظ مغناطیسی مورد
· چاپ پا بسیار کوچک
· صفحه تخت برای انتخاب و مکان
برنامه های کاربردی:
· ایده آل برای کف دست و لپ تاپ
· مبدل های DC-DC
· حافظه فلش PDA
· مبدل های گام به بالا، گام به پایین
·دمای عملیاتی:-40 درجه تا+85 درجه
·دمای ذخیره سازی: -40 درجه تا +105 درجه
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
سلف های جریان بالا، سلف های قدرت SMD
امکانات:
· ظرفیت حمل جریان بالا
· از دست دادن هسته کم
· محدوده اندوکتانس از 22nH تا 120nH
· محدوده جریان از 14A تا 35A
· مواد هسته فریت
· دمای کارکرد: -40 درجه تا +125 درجه (محیط به علاوه افزایش خود دما)
· دمای ذخیره سازی: -40 درجه تا +125 درجه
برنامه های کاربردی:
· لوازم الکترونیکی قابل حمل
· سرورها و ایستگاه های کاری
· شبکه های داده و سیستم های ذخیره سازی
· نوت بوک و کامپیوترهای رومیزی
· کارت های گرافیک و سیستم های برق باتری
· رگلاتورهای چند فازی
· ماژول تنظیم کننده ولتاژ (VRM)
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| HCB٪ 7b٪ 7b0٪ 7d٪ 7d | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
القاگرهای محافظ برقی نصب شده روی سطح
امکانات:
· پای کوچک
· صفحه تخت برای انتخاب و مکان
· ساختار محافظ
·دمای کاری: -40 درجه تا +85 درجه
·دمای ذخیره سازی: -40 درجه تا +105 درجه
کاربرد:
· منبع تغذیه برای VTR ها.
· تجهیزات OA.
· تلویزیون های LCD.
· کامپیوترهای نوت بوک.
· تجهیزات ارتباطی قابل حمل.
· مبدل های DC/DC و غیره
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
القاگرهای سیم پیچی محافظ سطحی با جریان بالا
امکانات:
· ساختار محافظ فریت
· طراحی فرکانس بالا
· DCR پایین به Idc بالا اجازه می دهد
· موجود در سری E12
· مقادیر عالی Q SRF
· نسخه های رایگان سرب
· سازگار با RoHS
· پایداری حرارتی عالی
·دمای عملیاتی:-25 درجه تا +85 درجه
·دمای ذخیره سازی: -55 درجه تا +125 درجه
برنامه های کاربردی:
· مودم PDP. مبدل تلویزیون های LCD
مبدل رادیوهای موبایل DC/DC
· تلفن های بی سیم رادیو ماشین
· سیستم های موقعیت یاب جهانی
· تجهیزات ارتباطات بی سیم
· سیستم شبکه، فیلتر xDSL
· محصولات کامپیوتری و لوازم جانبی
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
سلف های قدرت جریان بالا SMD
امکانات:
ساخت و ساز محافظ.
· کمترین DCR/μH، در این اندازه بسته.
· میخ های جریان گذرا بالا را بدون اشباع کنترل می کند.
· محصولات فاقد سرب هستند و همچنین از لحیم کاری بدون سرب پشتیبانی می کنند.
برنامه های کاربردی:
· فیلتر خط برق برای مبدل DC-DC.
· منبع تغذیه سوئیچینگ.
· رایانه های شخصی و سایر تجهیزات الکترونیکی دستی.
. دمای قطعه (محیط + افزایش دما) نباید بیشتر شود
125 درجه در بدترین شرایط عملیاتی.
. دمای عملیاتی و دمای ذخیره سازی: -25 درجه - +125 درجه .
سریال های این خانواده
| سری محصولات | اندوکتانس (µH) | IDC (A) | طول (میلی متر) | عرض (میلی متر) | ارتفاع (میلی متر) | |
| DIP HR | 0.22-2.2 | 17-45 | 13 | 12 | 9-10 | ✉ |
| SMD HR | 0.3-10 | 1.54-15.84 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |

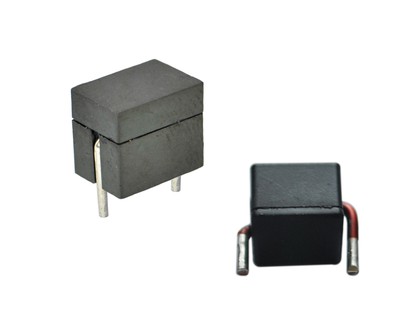

سلف های جریان بالا
امکانات:
· رتبه فعلی: تا 80Apk
· محدوده اندوکتانس: {{0}}.14μH تا 0.31μH
· دسته سنبله های جریان گذرا بالا بدون اشباع
· سر و صدای وزوز بسیار کم، به دلیل ساخت کامپوزیت
· مطابق با دستورالعمل RoHS 2002/95/EC
·دمای عملیاتی و دمای ذخیره سازی: -40 درجه - +125 درجه.
برنامه های کاربردی:
· برنامه های کاربردی PDA / نوت بوک / دسکتاپ / سرور
· مبدل های POL جریان بالا
· مشخصات کم، منابع تغذیه جریان بالا
· دستگاه های با باتری
· مبدل های DC/DC در سیستم های قدرت توزیع شده
مبدل DC/DC برای آرایه گیت قابل برنامه ریزی میدانی (FPGA)
سریال های این خانواده
| سری محصولات | اندوکتانس L{{0}}(µH)±15% 0Adc | جریان درجه حرارت DC(A) | جریان اشباع DC(A) | حداکثر DCR (mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| دانلود: HQ1108.000 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
سلف های قدرت جریان بالا SMD
امکانات:
· جریان بالا و DCR پایین
· مشخصات کم برای قرار دادن دستگاه
· حداقل تداخل الکترومغناطیسی
·جلوگیری از اثر EMI از طریق امپدانس دقیق
· طراحی سفارشی در دسترس است
· سازگار با RoHS
برنامه های کاربردی:
· فیلتر خط برق برای مبدل DC-DC.
· منبع تغذیه سوئیچینگ.
· رایانه های شخصی و سایر تجهیزات الکترونیکی دستی.
سریال های این خانواده
| سری محصولات | L(µH) | Irms (A) | عیسات (ع) | حداکثر DCR (mΩ) | |
| HSM0807 | 0.3-10 | 4.4-20.5 | 7.0-36 | 1.54-44.55 | ✉ |
| HSM1009 | 0.22-10 | 9.0-21.5 | 8.0-60 | 0.66-22.77 | ✉ |
| HSM1210 | 0.22-10 | 9.0-27.0 | 10-60 | 0.58-15.84 | ✉ |

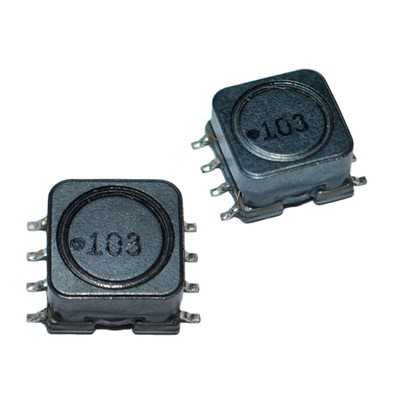

سلف های برق SMD محافظ
امکانات:
· سلف سطحی محافظ مغناطیسی با درجه جریان بالا.
· مقاومت کم برای حفظ حداقل تلفات برق.
برنامه های کاربردی:
· عالی برای خط برق تبدیل DC-DC
برنامه های کاربردی مورد استفاده در هارد دیسک، رایانه های نوت بوک
و سایر تجهیزات الکترونیکی
سریال های این خانواده
| سری محصولات | L(µH) | SRF (MHz) | حداکثر DCR (Ω) | IDC حداکثر (A٪ ef٪ bc٪ 89 | |
| دانلود: SB0906.000 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| دانلود: SB0908.000.000.000 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که فناوری های مغناطیسی را در ما ادغام یا استفاده می کنند.سلف محافظمحصولات
تگ های محبوب: سلف محافظ، تولید کنندگان سلف محافظ چین، تامین کنندگان، کارخانه
