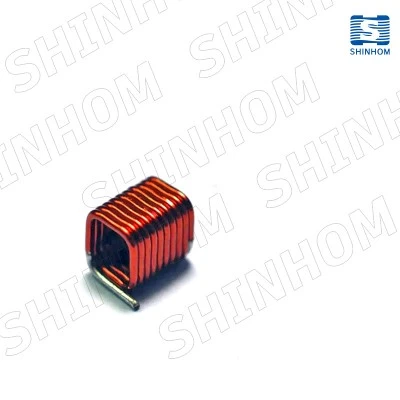

سلف های مربعی هسته هوا دارای ساختار زخمی بدون هسته-که اساساً تلفات هسته مغناطیسی را حذف می‌کند، ضریب Q فوق‌العاده بالا و تلفات فرکانس بسیار{1}}کم- را ارائه می‌کند. این امر آنها را برای تطبیق و تنظیم امپدانس در کاربردهای تقویت‌کننده RF باند باریک که در آن یکپارچگی و کارایی سیگنال بسیار مهم است، مناسب می‌سازد. این سلف‌ها با تلرانس‌های اندوکتانس تنگ و نمایه بالای صاف-و{-بهینه‌سازی شده‌اند. قابلیت اطمینان تولید نسخه‌های{9}}با قابلیت اطمینان بالا نیز برای برنامه‌های{10}ماموریتی حیاتی در هوافضا، دفاع، و سایر صنایع سخت در دسترس هستند.
سری‌های Square Air Core Inductor را می‌توان در کنار سلف‌های RF و سلف‌های متغیر برای ساخت راه‌حل‌های مدار RF با کارایی بالا برای برنامه‌هایی که نیاز به تلفات درج کم، انتخاب‌پذیری بالا و عملکرد فرکانس بالا{1} پایدار دارند، استفاده کرد.
ویژگی های کلیدی
- محدوده اندوکتانس: 5.5 nH تا 27.3 nH
- فرکانس تشدید خود{0}بالا (SRF)
- اندازه فوق{0}مینیاتوری: تا 1.30×1.83×1.40 میلی متر
- شدت جریان بالا: حداکثر 4.4 آمپر
- تحمل های تنگ: ± 2٪ و ± 5٪ در دسترس است
- سرنخ‌های پوشش داده شده با لحیم نقره-: از لحیم کاری مطمئن اطمینان حاصل کنید
- دمای کارکرد: -40 درجه تا +125 درجه
- سازگار با RoHS
برنامه های کاربردی
- تطبیق ورودی/خروجی تقویت کننده RF
- تنظیم فرکانس برای دستگاه های بی سیم
- اجزای شبکه فیلتر پهن باند
- جداسازی RF و کاهش نویز
- کاربردهای هوافضا و دفاعی
- استفاده از تجهیزات ارتباطی بی سیم
\
سریال های این خانواده
| سری محصولات | طول (میلی متر) | ارتفاع (میلی متر) | عرض (میلی متر) | حداکثر DCR (mΩ) | |
| کویل های مربعی SMAR | 1.30-2.97 | 1.40-1.83 | 1.83-2.14 | 3.4-10.0 | ✉ |
سوالات متداول
س: تفاوت بین یک سلف هسته هوای مربعی و یک سلف هسته هوای گرد چیست؟
پاسخ: یک سلف مربعی هسته هوا از ساختار سیم پیچ مربعی یا مستطیلی استفاده می کند که طرح کلی بسته بندی منظم تری را ارائه می دهد که برای مونتاژ خودکار سطح-مناسب است. یک سلف هسته هوای گرد معمولاً ساختار سیم پیچ استوانه ای دارد. ویژگی های عملکرد الکتریکی آنها به طور کلی مشابه است، بنابراین انتخاب معمولاً با محدودیت های چیدمان PCB و اولویت بسته تعیین می شود.
س: مزایای یک سلف هسته هوا در مقایسه با یک سلف هسته مغناطیسی چیست؟
پاسخ: از آنجایی که یک سلف هسته هوا فاقد هسته مغناطیسی است، تلفات هسته را از بین می برد و می تواند ضریب Q بالاتری را با تلفات فرکانس بالا- کمتر به دست آورد. این امر آن را به ویژه برای شبکه های تطبیق تقویت کننده RF و مدارهای تنظیم باند باریک مناسب می کند. مزیت این است که مقدار اندوکتانس قابل دستیابی معمولاً کمتر است و القاگرهای هسته هوا را برای کاربردهایی در محدوده نانوهنری (nH) مناسب‌تر می‌سازد.
س: چه محدوده فرکانسی برای سلف های مربعی هسته هوا مناسب است؟
پاسخ: سلف‌های هسته هوای مربعی عمدتاً در مدارهای{0} RF فرکانس بالا استفاده می‌شوند. فرکانس‌های عملیاتی معمولی از ده‌ها مگاهرتز (MHz) تا چندین گیگاهرتز (گیگاهرتز) بسته به مقدار اندوکتانس، فرکانس تشدید خود{2} و پارامترهای انگلی دستگاه متغیر است.
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که از فناوری های مغناطیسی در ما ادغام یا استفاده می کنند.سلف های مربعی هسته هوا محصولات
