مغناطیسی حس فعلی,همچنین به عنوان ترانسفورماتور حس جریان یا سیم پیچ حس جریان شناخته می شود، اجزایی هستند که در مدارهای الکترونیکی برای اندازه گیری جریان الکتریکی در یک هادی استفاده می شوند. آنها بر اساس اصل القای مغناطیسی کار می کنند، جایی که جریان عبوری از یک هادی میدان مغناطیسی را در اطراف آن ایجاد می کند.
مغناطیسی حس فعلی معمولاً از یک سیم پیچ سیمی که به دور یک هسته مغناطیسی پیچیده شده است تشکیل شده است. هنگامی که جریان از طریق هادی که از مرکز سیم پیچ می گذرد، یک میدان مغناطیسی ایجاد می کند که ولتاژی را در سیم پیچ القا می کند. این ولتاژ القایی متناسب با جریان عبوری از هادی است و برای تعیین مقدار جریان قابل اندازه گیری است.
این قطعات معمولاً در برنامههایی استفاده میشوند که نظارت دقیق جریان مورد نیاز است، مانند منابع تغذیه، سیستمهای کنترل موتور، سیستمهای مدیریت باتری و دستگاههای نظارت بر انرژی. با استفاده از مغناطیسی حس جریان، مهندسان می توانند جریان جریان در مدار را به طور دقیق اندازه گیری و کنترل کنند و به اطمینان از ایمنی و کارایی سیستم کمک کنند.
| خانواده های محصول | 1. پایه PCB✉ | 2. SMD✉ | 3. هسته تقسیم✉ |

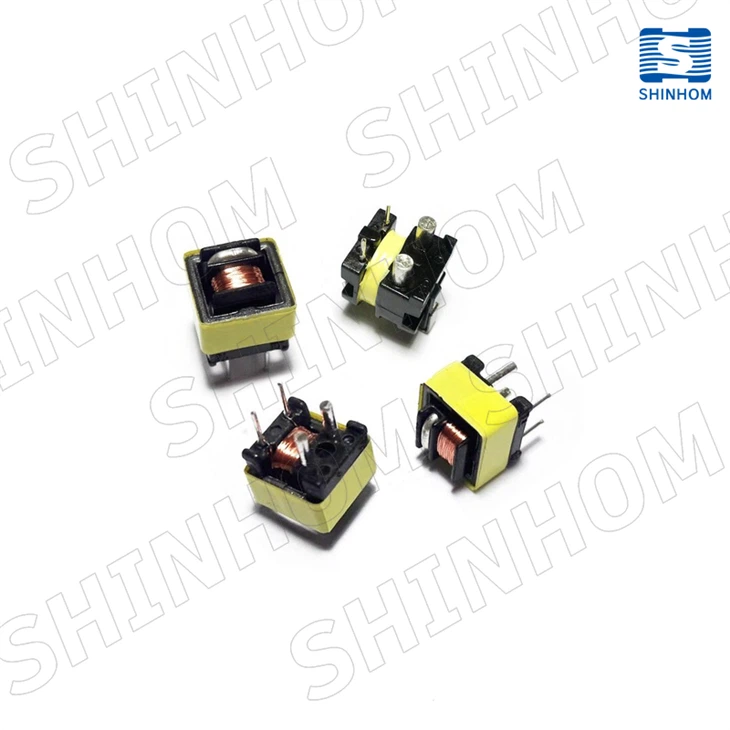

ترانسفورماتورهای جریان نصب شده روی PCB
ترانسفورماتورهای جریان نصب شده روی PCB در اندازه ها و مواد مختلف برای پاسخگویی به نیازهای سنجش جریان AC موجود هستند. طراحی جهانی ما از با کیفیت ترین هسته فولادی سیلیکونی ساخته شده است و نیازهای رایج ترین اندازه گیری های جریان AC را برآورده می کند.
امکانات:
تابش 3750VDC بین سیم پیچ به سیم پیچ
· محدوده فرکانس: 10 کیلوهرتز تا 1 مگاهرتز
· برای استفاده با منابع تغذیه سوئیچینگ طراحی شده است
· مطابق با مشخصات عایق تقویت شده UL/CSA/IEC 60950
و خزش / فاصله 3 میلی متری بین اولیه و
سیم پیچ ثانویه سیم پیچ به سیم پیچ
· عایق تقویت شده بر اساس IEC 380
· ساخت و ساز محصور شده اپوکسی
·مواد مطابق با نیاز UL94V-0
| سری محصولات | ثانویه اندوکتانس (mH) | Sec.DCR(Ω) | |
| ACST{0}}XX | 8-5200 | 0.198-220 | ✉ |
| ACST014 | - | - | ✉ |
| ACST02 | 5-1260 | 0.6-21.5 | ✉ |
| ACST11 | 40-360 | 1.1-7.5 | ✉ |
| ACST19 | 5-80 | 0.65-4.5 | ✉ |
| ACST20 | 5-80 | 0.65-4.5 | ✉ |
| ACST2019 | 5-180 | 0.7-11.0 | ✉ |
| CT05 | 5-76 | 1.7 | ✉ |
| CT11XX | 4.7-1900 | 0.5-50 | ✉ |
| ACST 00X | - | 0.7-11 | ✉ |
ترانسفورماتور جریان پایه SMD
امکانات:
مقاومت DC بسیار کم
نسبت چرخش های مختلف
بسته بندی کوچک
قابل تنظیم
سازگار با RoHS
کاربرد:
سوئیچینگ منابع تغذیه
کنترل بازخورد
حسگر اضافه بار
تشخیص افت/خاموش کردن بار
| سری محصولات | 1. ACSTE4.2 ✉ | 2. ACSTE4.6 ✉ | 3. ACSTE5.0 ✉ |
| 4. ACSTEP7 ✉ | 5. ACSTE8.3 ✉ | 6. ACSTE12 ✉ | |
| 7. ACSTE25 ✉ | 8. ACSTE{1}}A ✉ | 9. CT02 ✉ | |
| 10. ACSTEP11 ✉ | 11.ACSTE11 ✉ |
ترانسفورماتور جریان هسته تقسیم شده
ترانسفورماتور جریان هسته تقسیم شدهسنسور جریان اثر سالن فرم های موج جریان DC، AC و پیچیده را با جداسازی گالوانیکی اندازه گیری می کند. از مزایا می توان به هزینه کم، اندازه کوچک، سبک وزن و مصرف برق کم اشاره کرد و به ویژه هنگام اندازه گیری جریان های بالا سودمند است. این سنسور را می توان بدون وقفه در مدار اولیه به کابل موجود متصل کرد.
امکانات:
اندازه کوچک، کم هزینه
پیچ های ثانویه بالا
لولا قفل ایمن
محدوده فرکانس: 50 هرتز تا 400 هرتز
دمای عملیاتی: -15C تا 60C.
سرنخ ها: 4 فوت (105 سانتی متر)، UL 1015، جفت پیچ خورده، 24AWG
CE، UL به رسمیت شناخته شده و مطابق با RoHS
خروجی و سرنخ ها را می توان سفارشی کرد
برنامه های کاربردی:
اینورترهای PV، نظارت PV، راه حل های ذخیره انرژی
انرژی هوشمند
ضبط کننده خطاهای دیجیتال
ویژگی های برنامه Smart Grid، مرکز بار
کنترل تعادل سه فاز
صفحه نمایش در کارخانه، نمایشگر در خانه
اینورتر برای سیستم های توربین خورشیدی و بادی
دستگاه اندازه گیری توان برای PLC
| سری محصولات | SCTK{0}}C ✉ | SCTK660A ✉ | SCTK660C ✉ | SCTK662 ✉ | SCTK663 ✉ |
| SCTK667B ✉ | SCTK667C ✉ | SCTK667D ✉ | SCTK671 ✉ | SCTK673 ✉ | |
| SCTK681B ✉ | SCTK681C ✉ | SCTK691 ✉ | SCTK691C ✉ | SCTK731 ✉ | |
| SCTK732A ✉ | SCTK751 ✉ |
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که فناوری های مغناطیسی را در ما ادغام یا استفاده می کنند.مغناطیسی حس فعلیمحصولات
