ترانسفورماتور پالس نصب PCB ✉نوعی ترانسفورماتور فرکانس گسترده است. اعوجاج غیرخطی یک شاخص بسیار مهم برای ترانسفورماتور ارتباطی است، بنابراین ترانسفورماتور باید در نفوذپذیری اولیه هسته کار کند.
ساختار ترانسفورماتور پالسی مشابه ترانسفورماتور کنترل عمومی است. بخش هسته ترانسفورماتور پالس از سیم پیچ رسانا و هسته مغناطیسی تشکیل شده است. اما اکثریت قریب به اتفاق هسته ترانسفورماتور پالس ساخته شده از حلقه، مواد به طور کلی پرمولی یا منگنز روی اکسید آهن پرسلن مغناطیسی است. سیم پیچ دو طرفه یا سه طرفه است و سیم پیچ سوم معمولاً برای بهبود عملکرد تنظیم شده است. ویژگی سیم پیچ تغییر قطبیت سیگنال پالس خروجی با تغییر سیم پیچ سیم پیچ ثانویه است.
ترانسفورماتور پالس به طور گسترده در فناوری رادار و تبدیل استفاده می شود. تطبیق مقاومت بار و امپدانس مشخصه فیدر؛ افزایش یا کاهش ولتاژ پالس؛ قطبیت پالس را تغییر دهید. چندین سیم پیچ ثانویه برای جداسازی مدار ثانویه ترانسفورماتور از مدار اولیه برای به دست آوردن رابطه فاز استفاده می شود. جزء DC قسمت منبع تغذیه ایزوله؛ جفت قوی بین کلکتور (آند) و پایه (شبکه) در نوسانگر پالس ترانزیستور (یا لوله) به دست می آید. تعدادی سیم پیچ ثانویه برای به دست آوردن چندین پالس با دامنه های مختلف استفاده می شود، به طوری که بازخورد مثبت بین مدار صفحه و مدار شبکه لوله الکترونی یا بین کلکتور و پایه ترانزیستور تشکیل می شود تا خود تولید شود. -نوسان هیجانی؛ به عنوان یک عنصر سنتز و تبدیل قدرت.

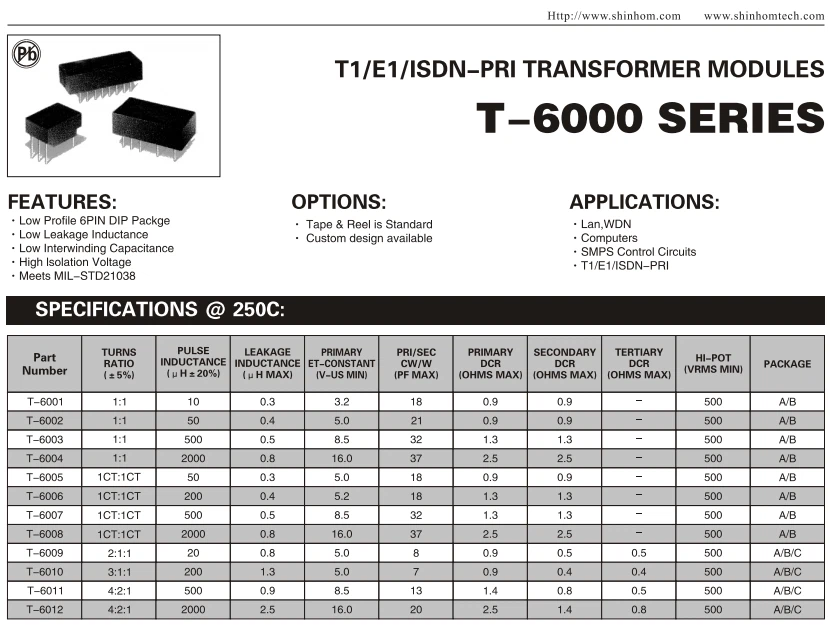

| خانواده های محصول | 1. E1T1 ✉ | 2. T80 ✉ |
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که فناوری های مغناطیسی را در ما ادغام یا استفاده می کنند.ترانسفورماتور پالس نصب PCBمحصولات
