نمای کلی

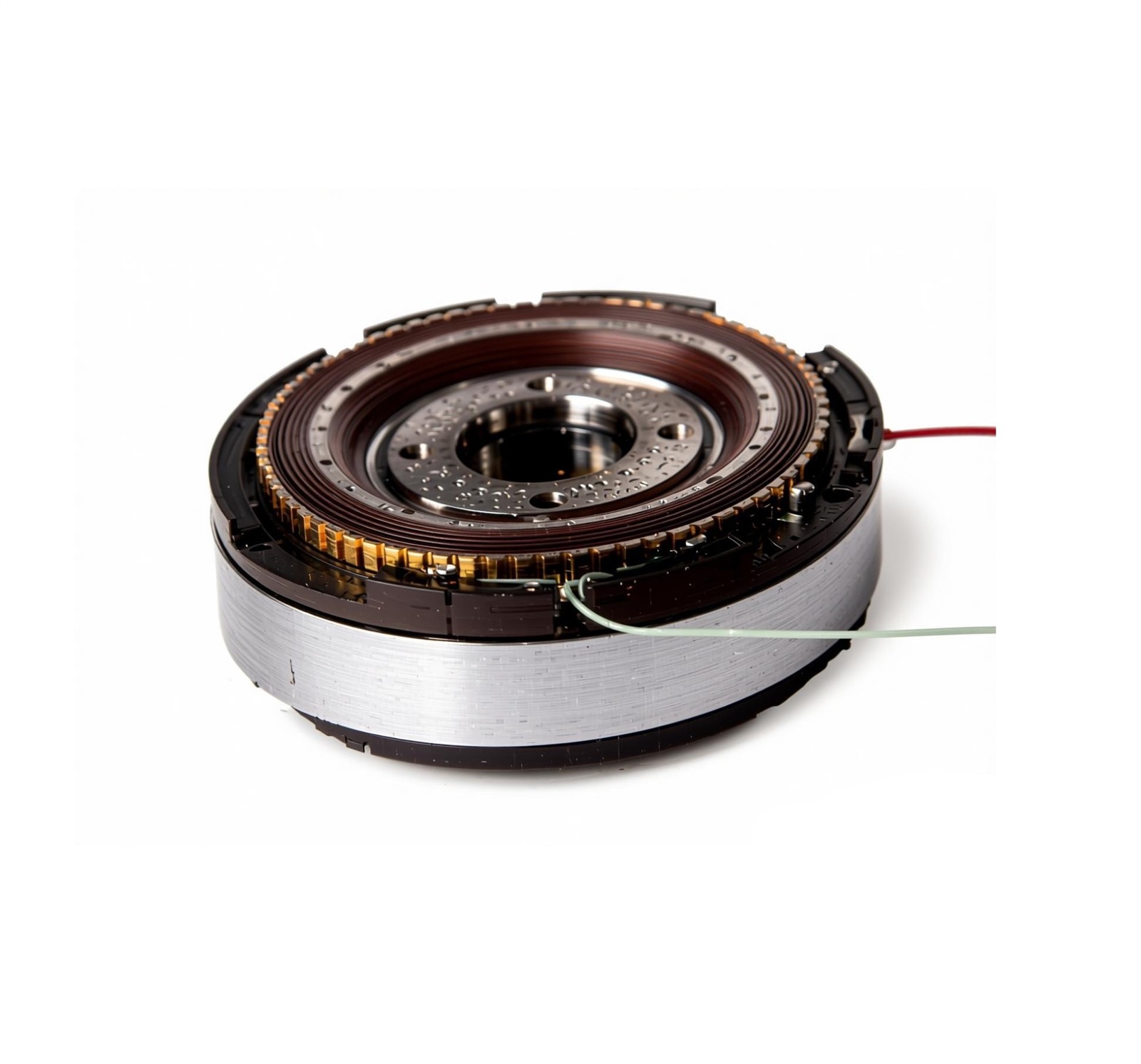

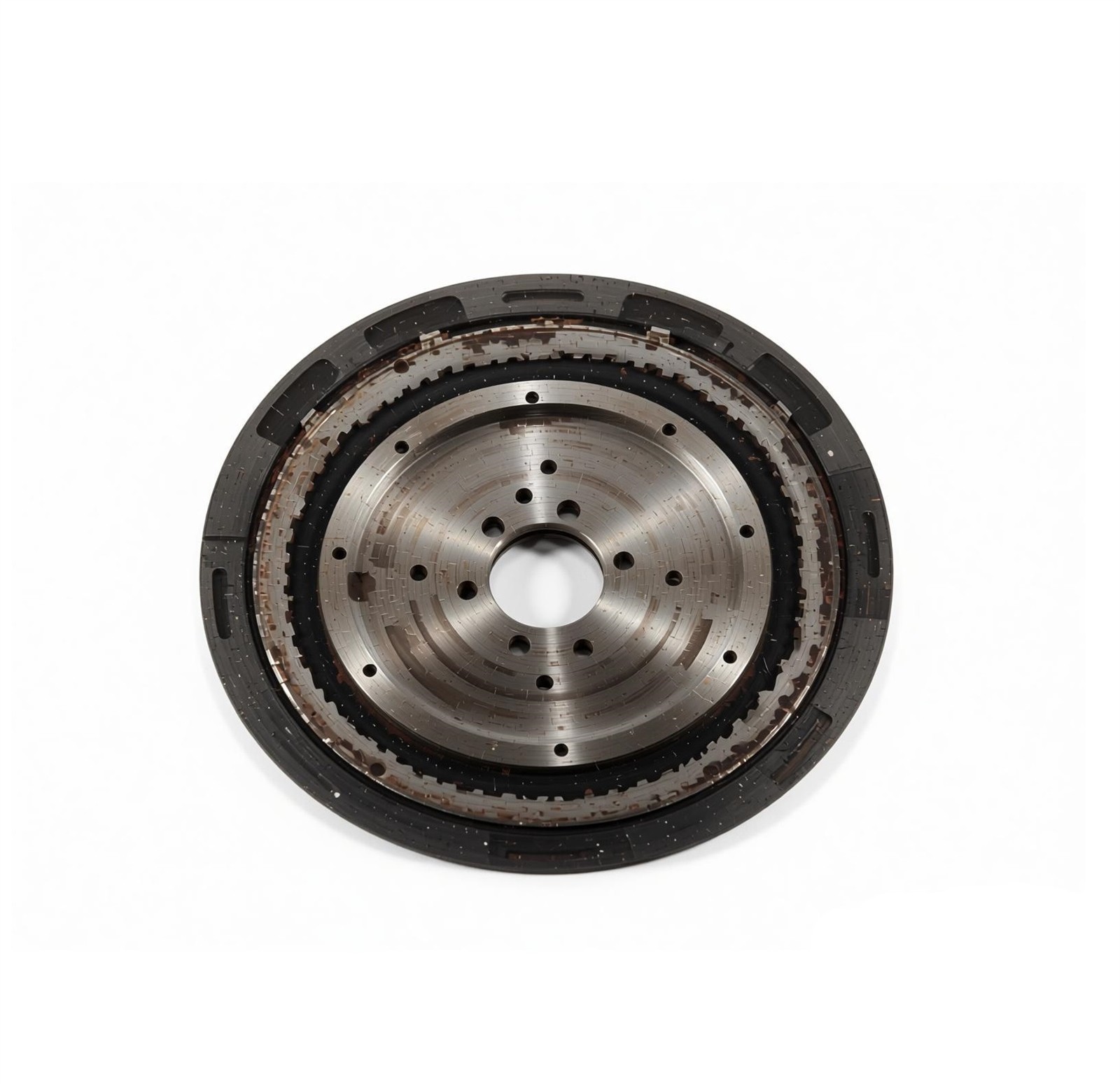

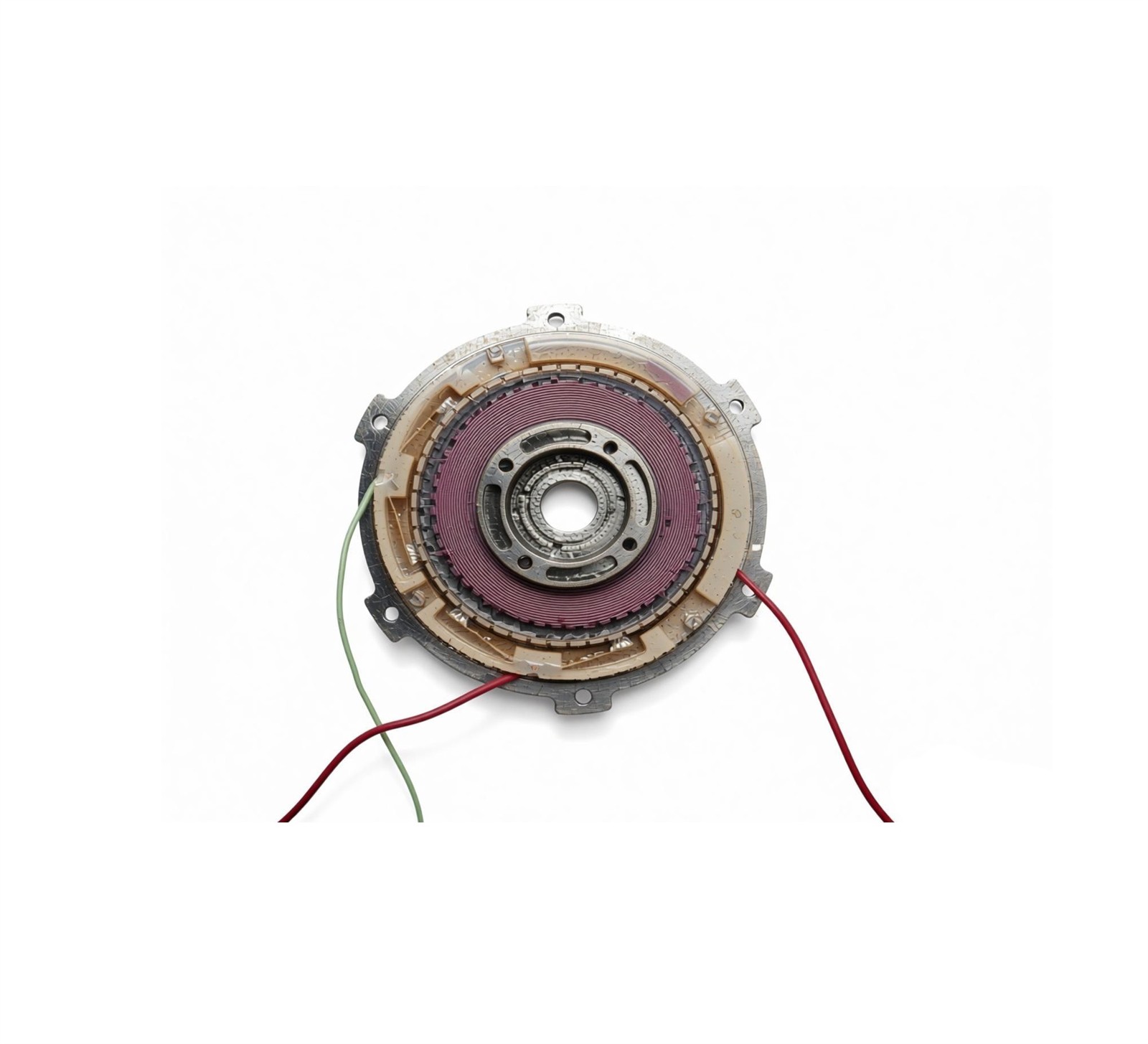

موتور گشتاور DC برس دار نوعی موتور DC است. در موتورهای برس دار، استاتور به قطب ها و برس های مغناطیسی اصلی ثابت مجهز است، در حالی که روتور مجهز به سیم پیچی آرمیچر و یک کموتاتور است. انرژی الکتریکی منبع تغذیه DC از طریق برس ها و کموتاتور وارد سیم پیچ های آرمیچر می شود و جریان آرمیچر را تولید می کند. میدان مغناطیسی تولید شده توسط جریان آرمیچر با میدان مغناطیسی اصلی تعامل می کند و گشتاور الکترومغناطیسی تولید می کند که باعث می شود موتور بچرخد و بار را هدایت کند.
برنامه
در کاربردهایی که نیازهای نویز، تداخل الکترومغناطیسی و عمر مفید زیاد نیست، موتورهای گشتاور DC برس خورده معمولاً دارای گشتاور راه اندازی بالا، عملکرد تنظیم سرعت خوب و کنترل ساده هستند. بنابراین، آنها به طور گسترده در بسیاری از زمینه ها مانند تجهیزات نظامی، سیستم های تسلیحاتی و هوافضا استفاده می شوند.
داده های فنی
|
مدل |
پیک استال |
غرفه پیوسته |
حداکثر سرعت بدون بار-(r/min) |
ضریب ریپل گشتاور (%) |
||||
|
ولتاژ (V) |
جریان (A) |
گشتاور (N·m) |
ولتاژ (V) |
جریان (A) |
گشتاور (N·m) |
|||
|
J49LYX01 |
44.3 |
کمتر یا مساوی 7.73 |
بزرگتر یا مساوی 0.443 |
14.6 |
کمتر یا مساوی 2.576 |
بزرگتر یا مساوی 0.148 |
2990 |
کمتر یا مساوی 5 |
|
J50LYX01 |
27 |
کمتر یا مساوی 2 |
بزرگتر یا مساوی 0.25 |
9 |
کمتر یا مساوی 0.67 |
بزرگتر یا مساوی 0.08 |
1200 |
کمتر یا مساوی 6 |
|
J72LYX01 |
22.4 |
کمتر یا مساوی 6 |
بزرگتر یا مساوی 0.32 |
11 |
کمتر یا مساوی 2.8 |
بزرگتر یا مساوی 0.14 |
2273 |
کمتر یا مساوی 5 |
|
J75LYX01 |
27 |
کمتر یا مساوی 3 |
بزرگتر یا مساوی 1.2 |
11 |
کمتر یا مساوی 1.3 |
بزرگتر یا مساوی 0.5 |
کمتر یا مساوی 600 |
کمتر یا مساوی 6 |
|
J76LYX01 |
22.4 |
کمتر یا مساوی 5.5 |
بزرگتر یا مساوی 0.43 |
11 |
کمتر یا مساوی 2.5 |
بزرگتر یا مساوی 0.2 |
1222 |
کمتر یا مساوی 5 |
|
J88LYX-CJ01 |
27 |
کمتر یا مساوی 2.7 |
بزرگتر یا مساوی 19 |
9 |
کمتر یا مساوی 1 |
بزرگتر یا مساوی 4 |
25 |
کمتر یا مساوی 6 |
|
180LYX01 |
28 |
کمتر یا مساوی با 5.04 |
بزرگتر یا مساوی 14.7 |
13 |
کمتر یا مساوی 2.5 |
بزرگتر یا مساوی 7 |
65 |
کمتر یا مساوی 6 |
|
180LYX02 |
27 |
کمتر یا مساوی 4 |
بزرگتر یا مساوی 9.8 |
12 |
کمتر یا مساوی 1.8 |
بزرگتر یا مساوی 4 |
65 |
کمتر یا مساوی 6 |
|
200LYX01 |
27 |
کمتر یا مساوی 5 |
بزرگتر یا مساوی 4.9 |
12 |
کمتر یا مساوی 2.2 |
بزرگتر یا مساوی 2 |
- |
کمتر یا مساوی 5 |
