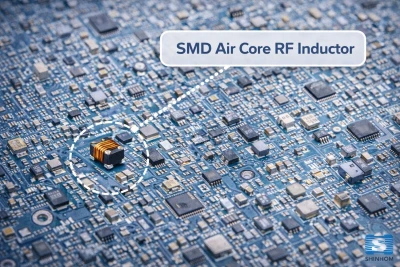

هنگام طراحی تقویتکنندههای قدرت RF، ماژولهای ارتباط بیسیم یا فیلترهای باند پهن، انتخاب سلف میتواند مستقیماً بر کیفیت سیگنال و عملکرد کلی سیستم تأثیر بگذارد. مهندسان اغلب با یک سؤال رایج مواجه میشوند: آیا باید یک سلف هسته هوا برای ضریب Q بالاتر و خطی بودن بهتر انتخاب کنند، یا یک سلف مغناطیسی- برای رسیدن به اندوکتانس فضایی محدودتر؟Q بالا, قابلیت جریان بالا,اندازه جمع و جور، وقوام عالیدر همان زمان؟القاگرهای RF هسته ای SMD یک راه حل موثر ارائه دهد. در زیر چهار چالش رایج طراحی و راهحلهای پیشنهادی آورده شده است.
چالش 1: چرا القاگرهای مغناطیسی-در کاربردهای رادیویی پرقدرت-مغناطیسی درگیر میشوند؟
وضعیت معمولی:یک سلف{0}}هسته مغناطیسی در طول تست-کم توان عملکرد خوبی دارد. با این حال، هنگامی که قدرت RF افزایش می یابد، سیگنال های جعلی ظاهر می شوند و بازده سیستم کاهش می یابد.
علت اصلی:فرکانس بالا-عملکرد جریان بالا می تواند هسته مغناطیسی را به حالت اشباع سوق دهد.
هنگامی که اشباع رخ می دهد:
- اندوکتانس به طور قابل توجهی کاهش می یابد
- فاکتور Q بدتر می شود
- اعوجاج سیگنال افزایش می یابد
- تلفات برق و تولید گرما افزایش می یابد
مزیت هوا-سلف های هسته
القاگرهای هسته{0} هوا فاقد هسته مغناطیسی هستند. در نتیجه:
- بدون اشباع هسته
- بدون از دست دادن هسته
- اندوکتانس پایدار تحت جریان بالا
- کاهش اعوجاج سیگنال
محصولات توصیه شده
- SMAR1812 (3.3 nH تا 150 nH، ضریب Q بالای 100)
- سری SMAR05 (27 nH تا 500 nH، ضریب Q تا 230)
چالش 2: فاکتور Q چقدر مهم است؟
وضعیت معمولی:بسیاری از مهندسان می دانند که ضریب Q بالاتر مطلوب است، اما ممکن است به طور کامل تأثیر آن را بر عملکرد مدار درک نکنند.
چرا اهمیت دارد:
ضریب Q بالاتر به معنای مقاومت سری معادل کمتر (ESR) است. مزایای عبارتند از:
- تلفات توان کمتر
- انتخاب فرکانس بهتر
- بهبود کیفیت سیگنال
- کاهش سر و صدا
محصولات توصیه شده
- SMAR0570 (90 nH تا 300 nH، جریان تا 5.7 A، ضریب Q 140-230)
- SMAR3848 (22 nH تا 120 nH، ضریب Q حدود 100)
چالش 3: آیا تفاوت فقط 1 nH واقعاً مهم است؟
چرا اهمیت دارد:در مدارهای فرکانس{0}بالا، حتی یک تغییر اندوکتانس کوچک میتواند عملکرد قابل توجهی را تحت تأثیر قرار دهد. برای مثال:
- یک انحراف nH 1 ممکن است فرکانس VCO را چندین مگاهرتز تغییر دهد.
- فیلتر باند باریک ممکن است جدا شود.
مزیت هوا-سلف های هسته
القاگرهای هوای SHINHOM{0} با گزینه های تحمل ± 2% در دسترس هستند. مزایای عبارتند از:
- دقت بهتر
- سازگاری بسیاری-به-بسیار بهبود یافته است
- عملکرد RF پایدارتر
محصولات توصیه شده
همه سلف های سری SMAR از گزینه های تحمل ± 2٪ پشتیبانی می کنند. برای مدارهای حساس به فرکانس-نسخههای با دقت بالا توصیه میشود.
چالش 4: چگونه می توانید فضای PCB را بدون به خطر انداختن عملکرد RF ذخیره کنید؟
وضعیت معمولی:دستگاه های الکترونیکی قابل حمل و جمع و جور اغلب فضای PCB بسیار محدودی دارند.
چرا اندازه مهم است
- صرفه جویی در فضای هیئت مدیره
- کوتاه کردن مسیرهای سیگنال
- کاهش اثرات انگلی ناخواسته
- طرح کلی مدار را بهبود بخشید
محصولات توصیه شده
SMAR1814
- اندازه: 1.35 × 1.83 میلی متر
- کوچکترین بسته موجود
- ایده آل برای دستگاه های قابل حمل جمع و جور
SMAR0540
- اندازه: 2.67 × 2.67 میلی متر
- اندازه و عملکرد متعادل
SMAR1210 / SMAR1812
- اندازه های استاندارد بسته بندی
- مناسب برای طرح های PCB عمومی
راهنمای انتخاب سریع
سری | محدوده اندوکتانسی | فاکتور Q معمولی | حداکثر جریان | اندازه بسته | برنامه های کاربردی توصیه شده |
|---|---|---|---|---|---|
SMAR1814 | 5.5-22 nH | 50–100 | 1.6 A | 1.35 × 1.83 میلی متر | دستگاه های قابل حمل{0}فوق العاده فشرده، محصولات بلوتوث |
SMAR1812 | 3.3-150 nH | >100 | 1.6–3.5 A | 4.9 × 3.5 میلی متر | تطبیق عمومی RF، فیلترهای باند پهن |
سری SMAR05 (0540، 0550، و غیره) | 27-500 nH | 120–230 | 4.0–5.7 A | شروع از 2.67 × 2.67 میلی متر | برنامههای کاربردی-تطبیق PA با عملکرد بالا، VCOها،-Q بالا |
SMAR0570 / 0580 | 90-500 nH | 140–230 | 5.7 A | شروع از 5.21 × 5.46 میلی متر | برنامههای کاربردی رادیویی-جریان،-با قدرت بالا |
SMAR3848 | 22-120 nH | حدود 100 | 3.0–3.5 A | 3.81 × 4.20 میلی متر | عملکرد و اندازه متعادل |
SMAR6310 | 90-538 nH | 87–95 | 2.0–3.5 A | 6.35 × 5.90 میلی متر | کاربردهایی که به مقادیر اندوکتانس بالاتری نیاز دارند |
نکات انتخاب
مرحله 1: اندوکتانس مورد نیاز را تعیین کنید
مقدار اندوکتانس مورد نیاز را بر اساس فرکانس کاری و الزامات تطابق یا رزونانس محاسبه کنید.
مرحله 2: فاکتور Q و رتبه فعلی را ارزیابی کنید
مرحله 3: اندازه و تحمل را در نظر بگیرید
