| خانواده های محصول | 1. حالت مشترک Choke Core✉ | 2. MAG-AMP✉ |
شرح:

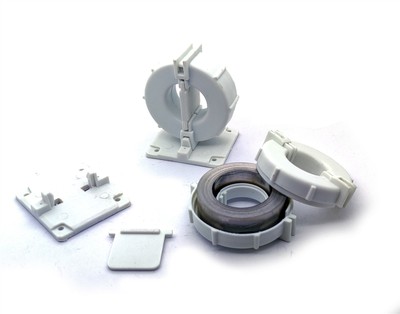

هسته های چوک حالت معمولی سری N80 از آلیاژ نانو کریستالی با نفوذپذیری بالا ساخته شده اند. اخیراً، ملاحظات استنتاج الکترومغناطیسی (EMI) اهمیت فزاینده ای پیدا کرده است زیرا دستگاه های الکترونیکی بخشی از زندگی روزمره ما شده اند. این امر به سرعت عملکردهای مورد نیاز برای اجزای سازگاری الکترومغناطیسی (EMC) مانند سیم پیچ های چوک حالت معمول را افزایش داده است که محافظت در برابر نویز فرکانس بالا ورودی و خروجی را فراهم می کند. آنها همچنین از دستگاه های الکترونیکی در برابر نویز پالس ولتاژ بالا که توسط تخلیه جرقه و غیره ایجاد می شود محافظت می کنند. این نوع نویزها زمانی ایجاد می شوند که انتقال سریع در شکل موج ولتاژ و/یا جریان ایجاد شود. در منابع تغذیه سوئیچینگ، شکل موج ها دوره ای است، اما شکل موج آن در مورد خط داده برای مخابرات غیر تناوبی است. حوزه کاربرد چوک های معمولی همه محصولات از محصولات مخابراتی برای انتقال سیگنال گرفته تا منابع تغذیه حالت سوئیچ، مبدل های فرکانس و واحدهای یو پی اس را پوشش می دهد.
چوک های حالت معمولی عمدتاً برای ارائه تضعیف استنتاج های هدایت نامتقارن استفاده می شوند. طراحی آنها با مشخصات استانداردهای بین المللی مربوطه و مشکل خاص سرکوب استنتاج تعیین می شود.
چوک های حالت معمولی سری N80 تضعیف درج بالاتری را نشان می دهد، یعنی میرایی درج، به طور کلی محدوده وسیع فرکانس. نفوذپذیری معمولی چوک حالت مشترک سری N80 80 است،000. برای ارضای این الزامات، SHINHOM سطح بالاتری از چوک های حالت معمولی را با هسته های حلقه تخت سری N80 ارائه می کند.
ویژگی:
نفوذپذیری بالا
کاهش در اندازه
پیچ های سیم پیچ را کاهش دهید
مقاومت DC پایین
از دست دادن هسته کم
امپدانس بالا به طور کلی طیف گسترده فرکانس
استانداردهای EN500081 و EN 500082 را رعایت کنید.
بدست آوردن افت درج مناسب در محدوده وسیع فرکانس
مشخصات کم (ارتفاع 1 تا 5 میلی متر)
کاربرد:
فیلتر حالت مشترک EMI
ترانسفورماتورهای رابط مخابراتی و داده ای
ترانسفورماتورهای جریان با دقت بالا
ترانسفورماتورهای پالسی با دقت بالا
دستگاه های حفاظت از خطای زمین
شرح:

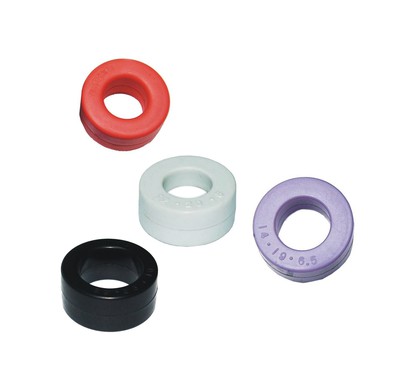

تکنیک Mag-Amp یکی از سادهترین، مطمئنترین و مقرونبهصرفهترین روشهای پس تنظیم است که کنترل سمت ثانویه خروجیهای کمکی را در منابع تغذیه حالت سوئیچ چند خروجی فراهم میکند. بنابراین، هستههای Mag-Amp در حال حاضر استاندارد صنعتی برای پیادهسازی دقت بالا و راندمان بالا مستقل از خروجیها در منابع تغذیه حالت سوئیچ سرور، مخابرات و برنامههای رایانه شخصی هستند.
تطبیق MA Mag-Amp مزایای جذاب زیر را به همراه دارد.
زمان طراحی را با کاهش هزینه کل کوتاه کنید
ساخت مدار ساده با مولفه کمتر برای مدار کنترل به دست می آید.
قابلیت اطمینان بالا
Mag-Amp می تواند در برابر افزایش ناگهانی جریان یا ولتاژ مقاومت کند و از دیود خروجی در برابر افزایش ولتاژ و جریان در مدار محافظت کند.
دقت بالا و نویز کم
ولتاژ خروجی که از شرایط بدون بار تا بار کامل به طور محکم نگه داشته می شود و نویز از دیود خروجی با اندوکتانس بالای Mag-Amp در اتصال سری با دیود سرکوب می شود. این با تنظیم نیمه هادی (مثلا MOS-FET) که نویز سوئیچینگ را در مدار تنظیم می کند متفاوت است.
ویژگی:
· مربع بالا (~98%)
میدان نیروی اجباری کم
افزایش دمای پایین
بازدهی بالا
نیاز جریان تنظیم مجدد کم
سازگار با UL94V-0
کاربرد:
تقویت کننده های مغناطیسی برای منابع تغذیه حالت سوئیچ. (کامپیوتر، سرور، OA)
تقویت کننده های مغناطیسی برای تبدیل DC به DC.
منابع تغذیه برای محصولات شبکه مانند هاب و غیره.
آداپتور برای نوت بوک / لپ تاپ
ترانسفورماتور نوسانی
انواع دیگر راکتورهای اشباع
Shinhom به ایجاد سطح بالایی از برتری برای صنایعی اختصاص داده شده است که فناوری های مغناطیسی را در ما ادغام یا استفاده می کنند.هسته های نانو کریستالی✉محصولات
تگ های محبوب: هسته های نانو کریستالی، تولید کنندگان، تامین کنندگان، هسته های نانو کریستالی چین
